자동차 앞 범퍼 바디 사출 금형

자동차 앞범퍼 본체 사출 금형은 차량용 전면 보호 부품을 생산하는 데 사용되는 자동차 외장 부품용 핵심 장비입니다. 금속 스탬핑 부품에서 경량 플라스틱 부품으로 진화했습니다. SIKAIDA 금형은 고급 설계 및 제조 기능을 통합하고 전체 공장 공정에 걸쳐 엄격한 품질 관리를 통해 안정적이고 내구성이 뛰어난 제품을 보장합니다.

제품 세부정보

1. 제품 구조 및 기능

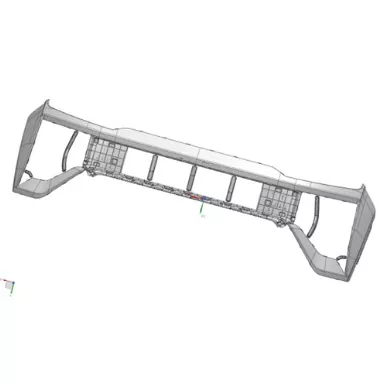

이 자동차 앞 범퍼 본체 사출 금형은 앞 범퍼 커버를 생산하는 데 사용됩니다. 플라스틱 범퍼는 외부 패널, 완충재, 강철 대들보로 구성됩니다. 외부 파팅(보이는 파팅라인)과 내부 파팅(숨겨진 파팅라인, 중~고급 차량에 적합) 2가지 파팅라인 타입으로 출시됩니다. 핵심 기능에는 충돌 방지, 부품 설치, 환기, 장식, 보행자 보호 등이 포함됩니다.

2. 재료 응용

범퍼는 PP를 기본 소재로 탄성을 강화한 EPDM, 강성을 강화한 TD20 시스템을 적용한 PP+EPDM+TD20 시스템을 적용했다. 이 소재는 가볍고, 충격에 강하고, 내후성이 뛰어나며, 가공이 용이하고, 비용 효율적이며, 재활용이 가능하여 생산 및 환경 보호 요구 사항을 충족합니다.

3. 제품 사양 및 정밀도

자동차 앞범퍼 본체 사출 금형의 일반적인 치수는 약 2000mm × 800mm × 700mm이며, 평균 벽 두께는 3.0mm이고 무게는 4-5kg입니다. 치수 정확도는 ±0.05mm, 표면 마감 Ra≤0.4μm, 조립 간격 0.5-1mm, 내부 분할선 높이 차이 ≤0.05mm입니다.

제품 특징 및 용도

1. 금형구조의 특징

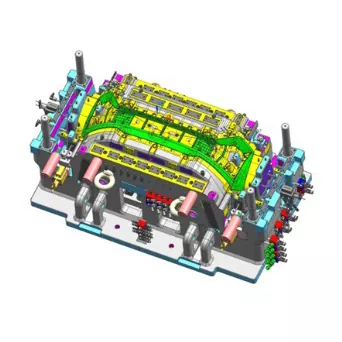

자동차 앞범퍼 본체 사출 금형은 통합 이동 및 고정 금형 설계를 채택합니다. 몰드 베이스는 QT500 재질로 만들어지고 캐비티/코어는 P20 또는 718 강철로 만들어집니다. 파팅면이 최적화되어 내부 파팅라인을 숨길 수 있습니다. 다점 핫 러너 게이팅 시스템, 통합 냉각 시스템, 이젝터 블록 시스템 및 안정적인 코어 풀링 메커니즘을 갖추고 있어 성능과 처리 용이성의 균형을 유지합니다.

2. 적용 장점

자동차 앞 범퍼 본체 사출 금형은 GB17354-1998 표준을 준수하여 저속 충돌 시 차량을 보호합니다. 금속 범퍼보다 40% 이상 가벼워서 연비가 향상됩니다. 높은 설계 자유도, 강력한 기능 통합, 뛰어난 내후성, 긴 사용 수명을 제공합니다.

3. 일반적인 응용 분야

다양한 승용차에 널리 사용됩니다. 경제형 자동차는 외부 분리선과 PP+EPDM+T15 소재를 사용하여 비용을 우선시합니다. 중~고급 차량은 내부 파팅라인과 PP+EPDM+TD20 소재를 사용하여 미적 측면을 우선시합니다. 신에너지 차량은 경량화와 지능형 기능을 우선시합니다. SUV와 MPV는 공기역학과 오프로드 성능을 우선시합니다.

제조공정

1. 금형설계

제품 구조 분석 및 MOLDFLOW 금형 흐름 시뮬레이션 최적화를 통해 파팅 라인, 게이팅, 냉각 등 핵심 메커니즘의 상세 설계를 수행하여 과학적인 설계를 보장합니다.

2. 금형제작

QT500 몰드 베이스와 P20/718H 캐비티/코어 재료가 사용됩니다. 정밀가공, 질화열처리, 경면연마로 금형품질을 보장합니다.

3. 사출 성형

소재를 80~100℃에서 2~4시간 건조시킨 후 사양에 따라 사출성형합니다(성형주기 10~15초). 성형 후 게이트 제거, 검사, 포장을 진행하며 필요에 따라 표면 처리를 합니다.

4. 품질 관리

전체 프로세스 품질 관리를 통해 제품 외관에 결함이 없고 치수가 도면과 일치하며 성능이 표준을 충족하고 여러 성능 테스트를 통과하도록 보장합니다.

개발 동향:

1. 재료기술

자동차 앞범퍼 차체 사출성형 소재는 지능형 주행을 지원하기 위해 경량화(복합소재), 고성능, 친환경성(재활용), 지능성(스마트 소재) 방향으로 발전하고 있습니다.

2. 금형기술

내부 파팅 라인, 다점 핫 러너, 형상적응형 냉각 기술의 광범위한 채택으로 금형 자동화 및 지능이 향상되어 주기가 단축되고 효율성이 향상됩니다.

3. 산업 동향

산업 수요가 증가하고, 산업 집중도가 높아지며, 디지털 전환이 심화되고, 기술이 로봇공학과 같은 분야로 확장되고 있습니다.
