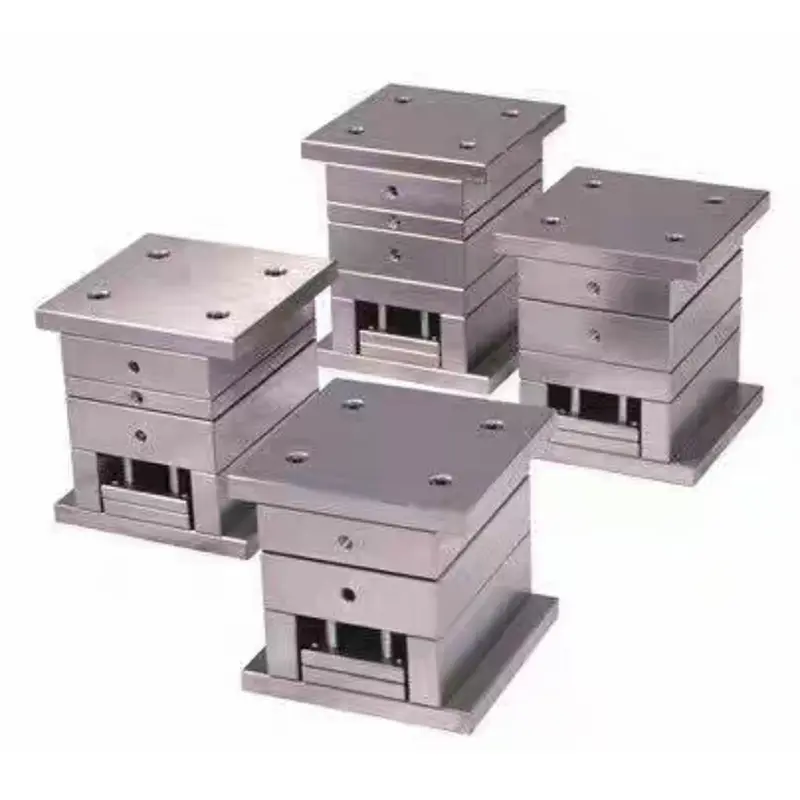

고정밀 대형 게이트 몰드 베이스

중국에서 시작된 SIKAIDA 고정밀 대형 게이트 몰드 베이스는 2-플레이튼 몰드 시스템의 핵심 구성 요소로 크고 복잡한 플라스틱 부품의 대량 생산에 적합하며 고정밀, 고강성 및 대형 치수의 장점을 자랑합니다. 단순한 2판 구조와 안정적인 금형 개폐로 인해 치수 정확도와 외관에 대한 요구가 높은 제품에 적합합니다. 신뢰할 수 있는 공급업체인 SIKAIDA는 국제 표준을 충족하는 고품질 몰드 베이스를 제공합니다.

제품 핵심 매개변수 및 특징

1. 고정밀 설계

- 정밀 가이드: 가이드 기둥과 가이드 슬리브 결합 정확도 ±0.02mm, 캐비티와 코어의 정밀한 정렬;

- 강성 최적화: 유한 요소 분석을 통해 구조가 최적화되어 높은 조임력에서도 변형이 최소화됩니다.

- 표준 인터페이스: 주류 사출 성형 장비와 호환되므로 매칭 난이도가 줄어듭니다.

2. 큰 크기 범위

고정밀 대형 게이트 몰드 베이스 크기는 300mm×300mm에서 1200mm×2000mm, 표준 두께는 200mm-400mm이며 맞춤화 및 접합 확장을 지원합니다.

3. 재료 및 공정

- 재질: 금형 베이스는 S45C/S50C 강철(템퍼링 HB180-220)을 사용하고, 주요 구성 요소는 SUJ2 베어링 강철(담금질 HRC48-52)을 사용하며, 부식 방지 코팅도 선택적으로 사용합니다.

- 공정: CNC 가공(결합 표면 Ra≤0.8μm), 수로 심공 드릴링(정확도 ±0.1mm), 키 표면 정밀 연삭.

4. 냉각 및 구조

- 냉각 시스템: 다중 루프 독립 수로, 퀵 커넥터, 각 루프에 대한 독립적 흐름 제어;

- 2플래튼 구조: 간단하고 신뢰성이 높으며 금형 개폐가 원활하고 금형 체결 강성이 강하며 유지 관리 비용이 낮습니다.

제품 응용

고정밀 Large Gate Mold Base는 자동차 내장부품(도어패널, 대시보드 등), 가전제품 하우징(세탁기 패널 등), 전자제품(휴대폰 프레임 등), 생활용품(회전박스 등)에 널리 사용됩니다.

제조공정

설계 및 모델링 → 황삭 가공 → 정밀 가공 → 열처리 → 조립 및 디버깅을 통해 철저한 품질 관리가 이루어집니다.

기술적인 이점:

1. 정밀도 보증: 정확한 안내, 높은 강성 및 일관된 가공;

2. 고효율 및 내구성 : 빠른 금형 개폐, 우수한 냉각, 우수한 재료 및 공정, 긴 서비스 수명;

3. 편리한 유지 관리: 모듈식 설계, 표준화된 부품 및 저렴한 예비 부품 비용.

개발 동향

지능형 통합, 경량 설계, 신속한 금형 전환 및 디지털 제조에 중점을 두어 제품 경쟁력을 강화합니다.

품질 보증

ISO9001 및 IATF16949 인증을 받았으며 전문 테스트 장비를 갖추고 있어 완전한 생산 추적성과 정밀한 품질 관리가 가능합니다.

애프터 서비스

전문적인 기술 지원 및 교육, 12개월 제품 보증(품질 문제 시 환불 또는 교체), 24시간 응답 시간, 48시간 현장 서비스 및 장기 예비 부품 공급을 제공합니다.

자주 묻는 질문

Q1: 고정밀 대형 게이트 몰드 베이스의 서비스 수명은 얼마나 됩니까?

A1: 정상적인 사용 및 유지 관리 조건에서 금형 베이스 수명은 500,000~1,000,000회의 성형 주기에 도달할 수 있습니다. 핵심은 올바른 사용과 정기적인 유지 관리, 특히 가이드 기둥과 부싱의 윤활 및 유지 관리에 있습니다.

Q2: 몰드베이스 정밀도는 어떻게 유지됩니까?

A2: 고품질 강철, 정밀 가공 및 엄격한 열처리 공정을 사용하여 정밀도가 보장됩니다. 사용 중에는 가이드 필러와 부싱의 마모 상태를 정기적으로 점검하고 마모된 부품은 즉시 교체해야 합니다.

Q3: 어떤 유형의 사출 성형기에 적합합니까?

A3: 이 몰드 베이스는 수평, 수직 및 2색 사출 성형기를 포함한 다양한 열가소성 사출 성형기에 적합합니다. 톤수 및 설치 요구 사항에 따라 적절한 모델을 선택할 수 있습니다.

Q4: 적절한 몰드 베이스 크기를 선택하는 방법은 무엇입니까?

A4: 제품 크기, 성형 톤수, 금형 구조를 고려하여 선택해야 합니다. 충분한 형체력과 사출압력을 확보하기 위해서는 제품 사이즈를 금형 베이스의 유효 성형 면적의 80% 이내로 제어해야 합니다.

Q5: 고정밀 대형 게이트 몰드 베이스에 대해 어떤 유지 관리 예방 조치를 취해야 합니까?

A5: 가이드 필러와 가이드 부싱의 윤활 상태를 정기적으로 점검하고 깨끗하게 유지하십시오. 과부하를 피하십시오; 금형 플레이트의 평행도를 정기적으로 확인하십시오. 이상이 발견되면 즉시 기계를 정지하십시오.

SIKAIDA 고정밀 대형 게이트 몰드 베이스는 높은 정밀도, 높은 강성 및 큰 크기를 갖추고 있어 대규모 정밀 사출 성형에 선호되는 솔루션이 되었습니다. 우리는 고객에게 최고 품질의 몰드 베이스 솔루션을 제공하여 모든 제품이 최고 품질 표준을 충족하도록 최선을 다하고 있습니다.
