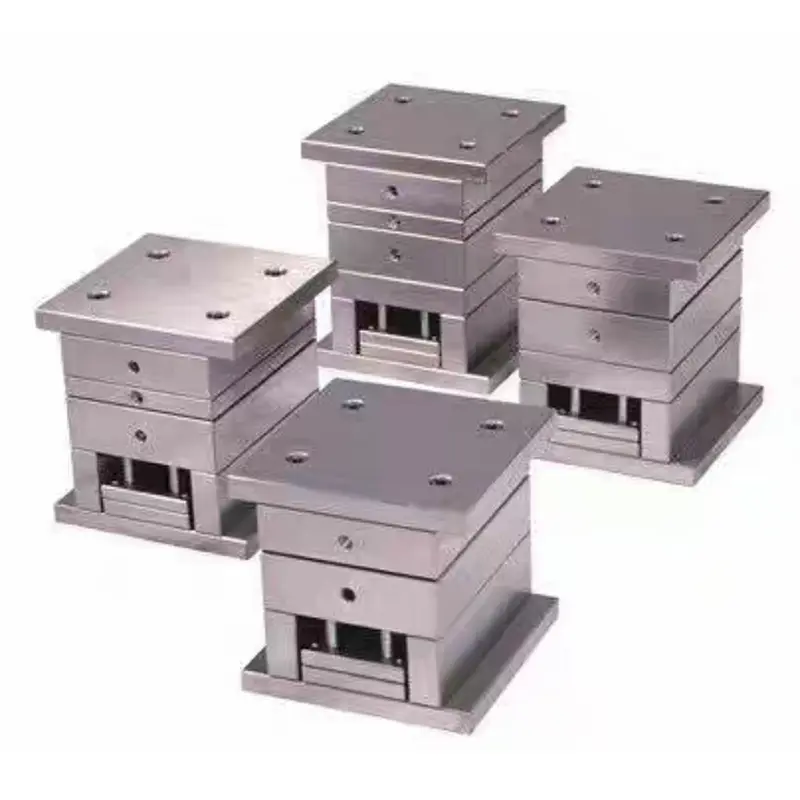

고정밀 소형 게이트 몰드 베이스

SIKAIDA 고정밀 소형 게이트 몰드 베이스는 3판 구조와 미세 게이트 주입 시스템을 활용하여 재료를 효과적으로 제어하고 결함을 줄여 안정적인 제품 품질을 보장합니다. 신뢰할 수 있는 공급업체로서 당사의 제품은 전 세계적으로 인정받고 있습니다.

제품 세부정보

1. 고정밀 설계 표준

고정밀 가이드 기둥 및 부싱 + 포지셔닝 구조, 가공 정확도 ±0.005mm, 맞춤 간격 0.01-0.02mm, 버 및 플래시 제거, 국제 표준 준수.

2. 미세 게이트 주입 시스템

런너 직경이 0.5-2.0mm인 니들 밸브형 핫 러너는 용융 재료의 층류 흐름을 달성하고 다점 주입을 지원하며 결함률을 크게 줄이고 높은 외관 요구 사항에 적응합니다.

3. 최적화된 3판 금형 구조

표준 3플레이트 구조, 플래튼 평탄도 ≤0.005mm/m, 평행도 0.01mm/m, 정밀한 금형 폐쇄 보장; 충분한 강성, 사출 압력 ≤0.02mm에서의 변형.

4. 첨단 온도 제어 시스템

등각 냉각수 채널로 냉각 효율이 30% 이상 향상됩니다. 정밀 금형 온도 컨트롤러, 온도 제어 정확도 ±1℃와 결합되어 잔류 응력을 줄이고 제품 안정성을 향상시킵니다.

5. 고품질 소재 선택

고정밀 소형 게이트 몰드 베이스의 핵심 부품은 특수 열처리 후 경도 48-52HRC의 S136과 같은 수입 금형강을 사용하고 결합 표면에 특수 코팅을 적용하여 300,000사이클 이상의 서비스 수명을 보장합니다.

제품 응용

1. 전자제품 : 휴대폰 프레임, 노트북 케이스 등 정밀 부품

2. 자동차 산업 : 대시보드, 내장 트림, 헤드라이트 등 외장 부품

3. 의료기기 : 주사기, 혈액검사 키트 등 정밀 부품

4. 광학기기 : 렌즈, 도광판 등 고정밀 광학 부품

5. 통신 장비 : 5G 기지국 케이싱, 라우터 등 방열 부품

제조공정

1. 설계 및 엔지니어링 분석

고정밀 소형 게이트 몰드 베이스는 Moldflow 몰드 흐름 분석과 결합된 UG 및 CATIA의 전체 3D 설계를 활용하여 성형 가능성 문제를 사전에 최적화하고 맞춤형 솔루션을 제공합니다.

2. 정밀한 재료 준비

P20(순도 ≥99.9%)과 같은 고품질 프리하든 금형강이 선택됩니다. 주요 구성 요소는 수입되며 공장 도착 시 엄격한 테스트를 거칩니다.

3. 고정밀 가공 공정

- 황삭 가공: 마무리 여유가 0.2-0.5mm인 갠트리 밀링 기계.

- 마무리 가공 : 고속 CNC 가공, 표면 거칠기 Ra0.4μm.

- 특수 가공: 복잡한 구조에 대한 심공 드릴링, EDM, 화학적 에칭.

- 표면처리 : 경면연마(Ra0.05μm) + 방청처리.

4. 정밀 조립 및 디버깅

숙련된 기술자가 조립하고 3차원 측정기로 정확성을 검증했습니다. 매개변수 디버깅을 위한 T0 시험 성형; SIKAIDA 공장의 첨단 장비는 품질을 보장합니다.

기술적 장점

1. 성형정도 ±0.1mm, 불량률 50% 이상 감소

2. 성형주기 20~30% 단축, 에너지 소모량 감소

3. 업계 평균을 훨씬 웃도는 300,000사이클 이상의 수명

4. PC, LCP 등 다양한 플라스틱과 호환 가능하며 적용 범위가 넓습니다.

개발 동향

1. 지능형 통합: 지능형 감지 및 모니터링을 통해 예측 유지 관리 및 프로세스 자체 최적화가 가능합니다.

2. 마이크로 발포 기술: 제품 경량화 및 수축 흔적 감소

3. 적층 제조: 금속 3D 프린팅 형상 적응형 냉각수 채널로 효율성 향상

4. 디지털 트윈: 전체 라이프사이클 디지털 관리, 비용 절감 및 효율성 향상

품질 보증

1. ISO 9001 인증, GM 및 VDA 국제 표준 준수

2. 주요공정 전수검사, 무결점 납품

3. 완전한 사용 및 유지 관리 문서와 기술 지원을 제공합니다.

애프터 서비스

1. 금형 사용법 교육 및 기술지도 제공

2. 24시간 고객응대, 정기적인 사후방문

3. 평생 기술 상담 및 예비 부품 공급

SIKAIDA 고정밀 소형 게이트 몰드 베이스는 개발 주기가 2~4개월이고 비용이 수십만 위안에서 수백만 위안에 이르는 업계의 정점을 나타냅니다. 중국의 전문 제조업체인 SIKAIDA는 첨단 역량을 활용하여 고객이 제품의 시장 경쟁력을 강화할 수 있도록 돕습니다.
