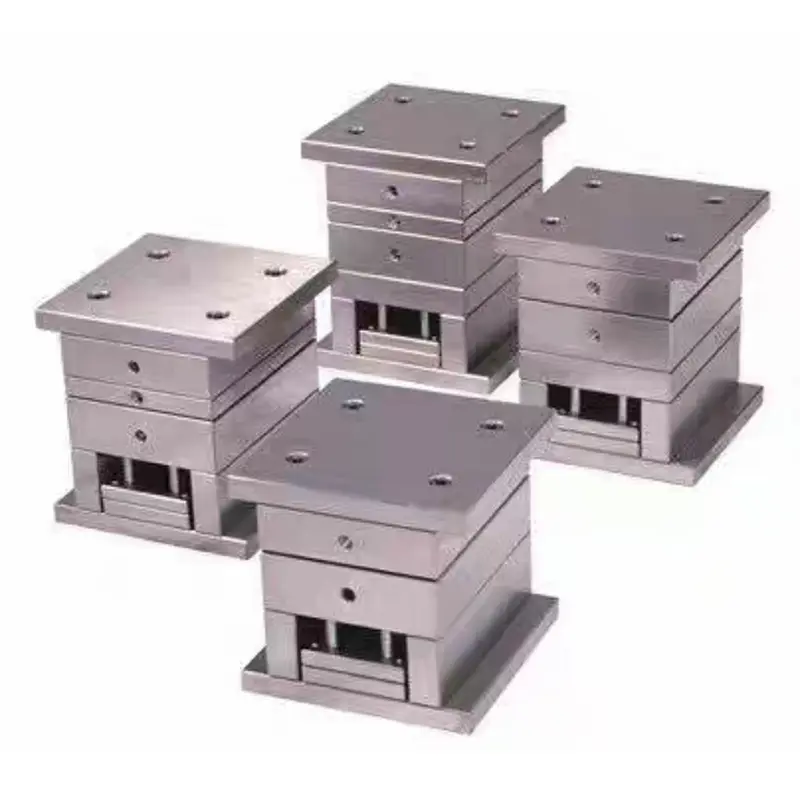

초고정밀 단순화된 소형 게이트 몰드 베이스

SIKAIDA 초고정밀 단순화된 소형 게이트 몰드 베이스는 독자적으로 개발된 고급 정밀 몰드 시스템입니다. 최적화된 구조와 정밀 프로세스를 통합하여 기존 몰드 베이스의 정밀도 및 효율성 병목 현상을 해결합니다. 단순화된 3플레이트 구조는 높은 정밀도와 조작 용이성의 균형을 유지합니다. 전문 공장은 완전한 생산 체인을 구축하여 제품이 최고의 산업 표준을 충족하도록 보장합니다.

제품 세부정보

1. 고정밀 설계 표준

- 정밀 가이드: ±0.005mm의 맞춤 정확도를 갖춘 가이드 기둥과 가이드 슬리브가 정확한 캐비티 폐쇄를 보장합니다.

- 견고한 구조: 강성이 30% 향상되어 성형 변형을 방지하고 플라스틱 부품의 치수 안정성을 보장합니다.

- 정밀 포지셔닝: 금형 플레이트 간 포지셔닝 정확도는 ±0.003mm로 고정밀 성형의 기반을 마련합니다.

2. 단순화된 미세 게이트 시스템

- 포인트 게이트 제어: 전용 노즐을 사용하여 0.2~0.5mm의 정밀 성형이 가능하여 게이트 마크가 줄어듭니다.

- 최적화된 러너 시스템: CAE 최적화 설계로 용융 흐름 균형을 40% 향상시켜 결함을 줄입니다.

- 자동 게이트 제거: 통합 메커니즘이 자동으로 게이트를 차단하므로 수동 2차 처리가 필요하지 않습니다.

3. 3판 정밀 구조

- 3판 맞춤: 캐비티 플레이트, 코어 플레이트, 고정 플레이트 사이의 정밀한 맞춤으로 성형 정확도가 보장됩니다.

- 4개의 가이드 기둥: 캐비티와 코어 사이의 동축성을 보장하여 편심 마모를 방지합니다.

- Quick Locking : 금형 조립 시간을 60% 단축하여 금형 교환 효율을 향상시킵니다.

4. 첨단 온도 제어 시스템

- 정밀 온도 제어: 온도 제어 정확도 ±1℃의 독립적인 물 회로가 안정적인 온도를 보장합니다.

- 균일한 냉각: 최적화된 물 회로는 냉각 중 부품 변형을 줄입니다.

- Rapid Cycling : 냉각효율 35% 향상, 성형주기 25% 단축.

5. 정밀 배출 시스템

- 정밀 배출: 이젝터 핀과 리턴 로드가 함께 작동하여 플라스틱 부품의 원활한 탈형을 보장합니다.

- 균일한 배출력: 최적화된 레이아웃은 플라스틱 부품 변형을 줄이고 수율을 향상시킵니다.

- 안전한 재설정: 스프링 메커니즘이 안전한 금형 폐쇄를 보장합니다.

제품 응용

1. 전자 산업: 커넥터, 정밀 광학 부품 등(고정밀, 높은 표면 마감 요구 사항).

2. 자동차 산업: 센서, 정밀 내장 부품 등(엄격한 환경 및 구조 요구 사항)

3. 의료기기: 주사기, 모니터 하우징 등(의료등급 기준)

4. 통신 장비: 광섬유 커넥터, 정밀 하우징 등(안정적인 고정밀).

제조공정

1. 정밀 설계: 초고정밀 단순화된 소형 게이트 몰드 베이스는 Moldflow 및 UG와 같은 소프트웨어를 사용하여 금형 흐름 분석 및 3D 설계를 완료합니다(정확도 0.001mm).

2. 정밀 재료 선택: 금형 베이스는 P20/718 강철을 사용하고 캐비티/코어는 수입 표준 부품과 결합된 NAK80/S136 강철(경도 48-52HRC)을 사용합니다.

3. 정밀 가공: 여러 정밀 공정을 통해 주요 정확도는 ±0.005mm이고 표면 거칠기는 Ra0.2μm만큼 낮습니다.

4. 조립 및 디버깅: 시험 성형, 매개변수 최적화 및 정확도 검증 후 온도 제어 조립이 설계 요구 사항을 충족합니다.

기술적 장점

1. 정밀성 장점: 피팅 정확도 ≤ ±0.005mm, 우수한 플라스틱 부품 표면, 후처리 감소.

2. 구조적 장점: 단순화된 설계, 높은 강성, 높은 표준화, 쉬운 작동 및 유지 관리.

3. 성능 이점: 고효율, 안정적인 작동, 긴 서비스 수명, 생산 비용 절감.

4. 운영상의 이점: 편리한 금형 설치, 간단한 조정, 가동 중지 시간 감소.

품질 보증 시스템

1. 품질 관리: 명확하게 정의된 프로세스 표준을 갖춘 전체 프로세스 품질 검사, ISO9001 인증.

2. 시험장비 : 좌표측정기(CMM), 데이터 분석 시스템 등 고정밀 장비를 갖추고 있다.

3. 품질 추적성: 전체 프로세스 추적성, 포괄적인 기록 유지 및 지속적인 프로세스 최적화.

애프터 서비스 및 기술 지원

1. 기술 지원: 전문 팀이 연중무휴 24시간 원격 진단 안내를 제공합니다.

2. 교육 서비스: 운영 및 유지 관리 교육과 기술 교환이 제공됩니다.

3. 품질 보증: 12개월 보증, 정기 검사 및 신속한 문제 해결.

자주 묻는 질문

Q1: 초고정밀 단순화된 소형 게이트 몰드 베이스의 주요 용도는 무엇입니까?

A1: 이 몰드 베이스는 주로 전자 커넥터, 정밀 광학 부품, 의료 기기 하우징 및 정밀 자동차 부품과 같이 치수 정확도 및 표면 품질에 대한 요구 사항이 매우 높은 플라스틱 부품을 성형하는 데 적합합니다.

Q2: 금형 정밀도는 어떻게 보장됩니까?

A2: 고정밀 설계, 고품질 재료 선택, 정밀 가공 공정 및 엄격한 품질 관리 시스템을 통해 정밀도가 보장됩니다. 주요 결합 표면의 정밀도는 ±0.005mm 이내로 제어되며 캐비티의 표면 거칠기는 Ra0.2μm에 이릅니다.

Q3: 초고정밀 단순화된 소형 게이트 몰드 베이스의 수명은 얼마나 됩니까?

A3: 정상적인 사용 및 유지 관리 조건에서 금형 수명은 500,000-1,000,000주기에 도달할 수 있습니다. 구체적인 수명은 제품 구조, 재료 선택, 사용 조건 등의 요인에 따라 달라집니다.

Q4: 납품 주기는 무엇입니까?

A4: 금형의 복잡성과 수량에 따라 배송 주기는 일반적으로 8~16주입니다. 간단한 금형의 경우 4~6주가 소요되는 반면, 복잡한 금형의 경우 20주 이상이 소요될 수 있습니다.

Q5: 맞춤형 서비스를 제공합니까?

A5: 예, 우리는 구조 최적화, 재료 선택, 성형 공정 매개변수 최적화를 포함하여 고객의 특정 제품 요구 사항과 적용 시나리오를 기반으로 맞춤형 설계 및 서비스를 제공합니다.
