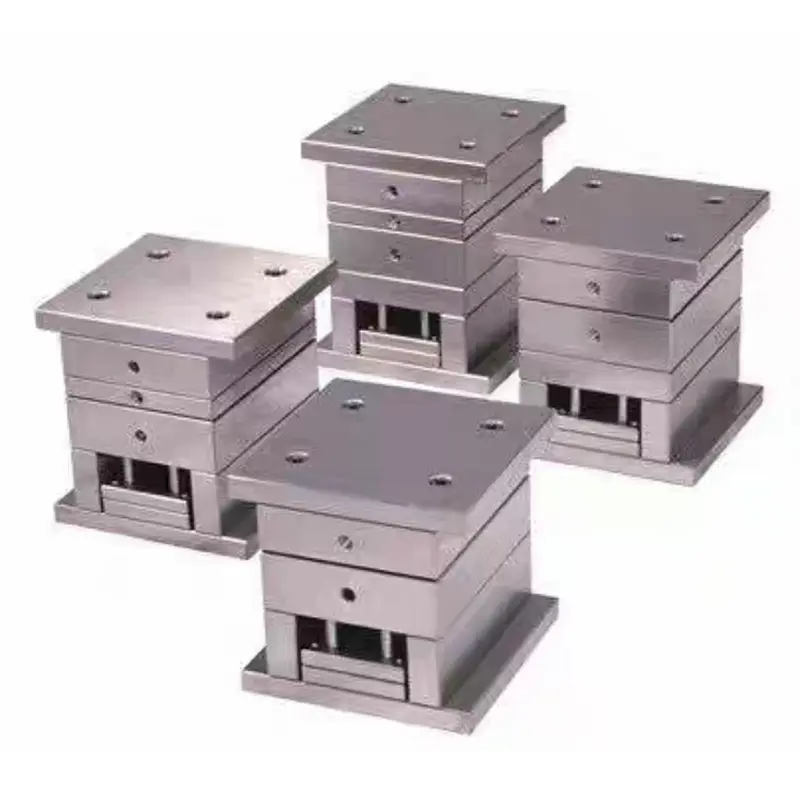

초고정밀 소형 게이트 몰드 베이스

SIKAIDA 초고정밀 소형 게이트 몰드 베이스는 전자, 자동차, 의료 및 광학 산업의 고부가가치 부품 생산에 적합한 3판 사출 금형용으로 특별히 설계되었습니다. 높은 강성, 미크론 수준의 포지셔닝, 안정적인 온도 제어 및 자동 배출 기술을 통합하여 웰드라인이나 수축 흔적 없이 고품질의 일관된 성형을 달성합니다. 몰드 베이스는 독특한 니들 밸브형 핫 러너 설계를 채택하여 다점 주입과 용융 흐름의 정밀한 제어를 가능하게 하여 무결점 제품을 보장하고 고급 제조의 핵심 장비로 만듭니다.

주요 기술 특징

1. 고정밀 가이드 시스템

초고정밀 소형 게이트 몰드 베이스는 정밀 연삭 가이드 부싱과 결합된 고정밀 롤러 가이드 및 선형 슬라이더를 사용하여 원활한 금형 개폐 및 높은 반복성을 보장합니다. 클리어런스를 0.01mm 이내로 제어하여 가이드 클리어런스로 인한 플래시 및 버 결함을 효과적으로 제거합니다.

2. 지능형 온도 제어 시스템

다점 온도 센서와 지능형 제어 모듈을 통합하여 금형 온도 정확도를 ±1℃ 이내로 제어합니다. 독립적인 구역 온도 제어를 통해 제품의 다양한 부분에 대한 정확한 온도 조정이 가능해 용융 흐름을 최적화하고 잔류 응력을 줄일 수 있습니다.

3. 니들 밸브 핫 러너 시스템

고정밀 니들밸브 핫런너 시스템을 채용하여 다점사출 및 순차제어가 가능합니다. 니들 밸브 개방 응답 시간은 0.1초 이하로 용융 역류 및 스트링 현상을 효과적으로 방지하며 투명성이 높고 외관 요구 사항이 엄격한 제품에 적합합니다.

4. 고강성 구조설계

초고정밀 소형 게이트 몰드 베이스는 고강도 합금강을 사용하고 응력 완화 어닐링을 거치며 최적화된 리브 레이아웃과 유한 요소 분석을 통합하여 향상된 설계를 제공합니다. 그 결과 고압 사출 시 변형이 최소화되고, 균일한 형체력 분포가 이루어지며, 금형 수명이 연장됩니다.

5. 자동 배출 시스템

정밀한 동기식 배출 메커니즘을 갖추고 있어 배출 속도와 스트로크를 정밀하게 조정할 수 있습니다. 자체 윤활 가이드는 원활하고 걸림 없는 배출, 균일한 탈형력, 제품 변형 및 손상 위험 감소를 보장합니다.

제품 응용:

1. 전자 및 통신: 휴대폰 프레임, 커넥터, 방열판

2. 자동차 산업: 센서, 대시보드, 조명 부품

3. 의료기기 : 주사기, 혈액분리기, 진단장비

4. 광학 부품: 렌즈, 필터, 디스플레이 패널

제조 공정:

1. 설계 분석 및 시뮬레이션

Moldflow, ANSYS 등 전문 CAE 소프트웨어를 활용하여 금형 흐름, 구조 강도, 열역학 분석을 수행하여 성형 위험을 예측하고 런너 및 냉각 시스템 레이아웃을 최적화합니다.

2. 정밀가공

- 황삭 가공: 대형 CNC 밀링 기계로 기준면과 외곽선을 가공하고 마무리 여유를 남겨둡니다.

- 열처리: 주요 부품은 재료 안정성과 기계적 특성을 보장하기 위해 템퍼링 및 응력 완화 어닐링을 거칩니다.

- 마무리 가공: 고속 CNC 가공으로 표면 거칠기 Ra 0.8μm의 고정밀 표면을 구현합니다.

- 표면 처리: 주요 결합 표면은 정밀 연삭 및 연마를 거쳐 부드럽고 내마모성 움직이는 부품을 보장합니다.

3. 어셈블리 및 디버깅

- 부품 조립 시 토크 렌치를 사용하여 패스너 예압을 제어합니다.

- 유압, 온도 제어 및 배출 시스템을 독립적으로 디버깅하여 정상적인 기능을 보장합니다.

- T0 시험 성형은 공정 매개변수를 최적화하고 제품이 표준을 충족할 때까지 금형을 수리합니다.

개발 동향

1. 지능형 통합

IoT 및 AI 기술을 심층적으로 통합하여 장비 상호 연결, 데이터 수집 및 프로세스 자체 최적화를 달성합니다. 예측 유지보수 및 이상 경보를 지원하여 초정밀 소형 게이트 몰드 베이스의 생산 효율성과 제품 안정성을 향상시킵니다.

2. 미세발포 기술 적용

초임계 유체 주입 시스템과 결합하여 경량화 및 표면 품질 향상을 달성하고, 벽이 두꺼운 제품의 수축 문제를 해결하며, 재료 사용량을 30% 이상 줄입니다.

3. 디지털 트윈 적용

가상 금형 시스템은 공정 매개변수를 최적화하고 가상 환경에서 실패를 예측하여 시험 성형 횟수를 줄이고 개발 주기를 단축하도록 구축되었습니다.

4. 적층 제조 통합

금속 3D 프린팅 기술은 복잡한 냉각수 채널 및 핫 러너 제조에 적용되어 기존 가공 한계를 극복하고 냉각 효율성을 향상시키며 제조 주기를 단축하고 에너지 소비를 줄입니다.

FAQ

Q1: 초고정밀 소형 게이트 몰드 베이스는 주로 어떤 유형의 사출 성형에 적합합니까?

A1: 소형 게이트 몰드 베이스는 전자 커넥터, 광학 렌즈, 의료 기기 하우징 등 외관 요구 사항이 엄격한 고정밀 플라스틱 부품을 성형하는 데 특히 적합합니다. 이 제품은 웰드라인이 없고, 수축 흔적이 없으며, 높은 표면 품질이 요구되는 제품에 특히 적합합니다.

Q2: 소형 게이트 몰드 베이스를 사용할 때 생산 주기는 어떻게 됩니까?

A2: 소형 게이트 몰드 베이스의 개발 주기는 제품의 복잡성과 정밀도 요구 사항에 따라 일반적으로 4~8주입니다. 초기 투자 비용은 높지만 생산 효율성이 높고 제품 품질이 우수하여 장기적으로 상당한 비용 효율성을 제공합니다.

Q3: 기존 금형에 비해 미세 게이트 금형 베이스의 장점은 무엇입니까?

A3: 기존 금형과 비교하여 파인 게이트 금형 베이스는 더 높은 제품 정밀도, 더 나은 표면 품질, 더 높은 생산 효율성 및 더 높은 수준의 자동화와 같은 이점을 제공합니다. 니들 밸브 핫 러너 시스템은 제품 결함을 효과적으로 방지하고 후처리 단계를 줄이며 재료 활용도를 향상시켜 특히 대량, 고품질 생산 요구에 적합합니다.
