자동차 엔진실 어셈블리 스탬핑 다이

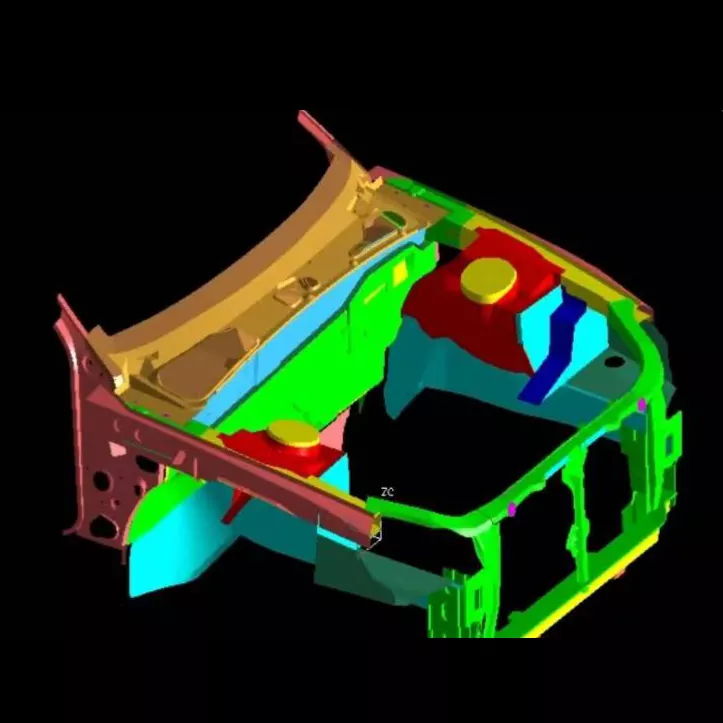

자동차 엔진실 어셈블리는 자동차 파워트레인의 핵심 하중 지지 부품이며, 스탬핑 다이의 제조 수준은 최고 수준의 자동차 스탬핑 다이 기술을 나타냅니다. SIKAIDA 자동차 엔진실 조립 스탬핑 다이는 단일 다이가 아니라 엔진실의 메인 프레임과 차체 패널에 판금을 스탬핑하는 데 사용되는 완전한 다이 시스템입니다. 그런 다음 이러한 구성 요소는 용접 또는 볼트 체결을 통해 완전한 엔진실로 조립됩니다.

핵심 제품 특징

1. 규모가 크고 구조가 복잡함

자동차 엔진룸 조립 스탬핑 다이는 크기가 크고(일반적으로 1.2미터보다 길고 0.8미터보다 넓습니다) 복잡한 캐비티 구조를 가지고 있습니다. 장착 구멍 형성, 리브 강화, 가장자리 접힘, 딥 드로잉, 성형, 트리밍 및 펀칭을 포함한 여러 워크스테이션 통합이 필요합니다.

2. 초고정도, 고강도

자동차의 중요한 안전 하중 지지 부품으로 스탬핑 부품의 치수 정확도가 ±0.05mm 이내로 제어되며 균열이나 주름과 같은 표면 결함이 없습니다. 고품질 금형강과 정밀 열처리 공정을 통해 금형의 고강도, 고경도, 높은 내마모성을 보장합니다.

3. 다중 프로세스 통합

프로그레시브 또는 연속 다이 구조를 사용하여 딥 드로잉, 트리밍, 펀칭, 플랜징 및 성형과 같은 여러 프로세스를 통합하여 자동화된 대량 생산을 지원합니다.

4. 정밀 유도 및 하역 시스템

정밀 가이드, 언로딩 및 배출 메커니즘은 스탬핑 부품의 복잡한 언더컷과 음각을 위해 설계되어 균일한 재료 흐름을 보장하고 성형 결함을 줄입니다.

5. 온도 및 윤활 제어

일부 모델에는 가열/냉각 온도 제어 시스템과 고효율 윤활 시스템이 장착되어 마찰을 줄이고 다이 수명을 연장하며 고급 재료의 스탬핑 품질을 보장합니다.

응용 분야

1. 승용차 제조

전면 격벽, 펜더, 방화벽, 엔진 후드 내부 및 외부 패널과 같은 핵심 차체 구조 구성요소를 생산하여 구조적 지지 및 보호 기능을 제공합니다.

2. 신에너지 자동차

자동차 엔진룸 조립 스탬핑 다이는 신에너지 자동차 엔진룸의 레이아웃 조정 요구 사항에 맞게 조정되었으며 알루미늄 합금 및 고강도 강철과 같은 경량 소재에 최적화되어 더 높은 정밀도 요구 사항을 충족합니다.

3. 상용차 제조

트럭, 버스 등 상업용 차량의 더 크고 복잡한 엔진룸 요구 사항에 맞게 조정되어 초대형 판금의 고강도 성형을 처리할 수 있습니다.

제조공정

1. 제품 분석 및 공정 설계

스탬핑 성형성 분석, 균열 및 주름과 같은 문제 예측 및 해결, 공정 매개변수 최적화를 위해 AutoForm 및 Dynaform과 같은 CAE 소프트웨어를 사용합니다.

2. 금형설계

자동차 엔진룸 조립 스탬핑 다이는 UG, CATIA 및 AutoCAD와 같은 소프트웨어를 사용하여 풀 3D로 설계되어 강도, 강성, 수명 및 생산 효율성의 균형을 맞추기 위해 각 구성 요소를 개선합니다.

3. 재료 선택

- 모재: 45#, 50# 탄소 구조용 강철

- 작업 부품: Cr12MoV, Cr12 및 기타 공구강; 대량 생산을 위해서는 강철 결합 초경합금 또는 분말 야금 재료를 사용할 수 있습니다.

4. 정밀가공

- 황삭 가공: 대형 갠트리 밀링 머신이나 머시닝 센터를 사용하여 잉여 소재를 제거합니다.

- 마감 가공: 고정밀 CNC 머시닝 센터, 슬로우 와이어 EDM.

- 특수 가공: 복잡한 표면의 방전 가공, Ra≤0.4μm까지 연마.

- 열처리 : 담금질, 템퍼링, 질화 등을 통해 경도와 내마모성을 향상시킵니다.

5. 조립 및 T0 시험 금형

조립 후 시험 성형을 위해 스탬핑 장비에 금형을 설치하고 스탬핑된 부품이 표준을 충족할 때까지 압력 및 스트로크와 같은 매개변수를 조정합니다.

개발 동향

1. 초대형 일체형 성형 : 2000톤 이상의 스탬핑 장비에 적용 가능하여 부품 수 및 용접 공정을 줄입니다.

2. 경량 소재 성형: 알루미늄 합금, 고강도강 등 소재에 최적화되어 스프링백 문제를 개선합니다.

3. 지능형 제조 및 디지털화: CAE 분석, 3D 프린팅, 디지털 트윈 및 기타 기술을 통합하여 개발 주기를 단축합니다.

4. 다중 스테이션 자동화 생산: 판금 입력부터 완제품 출력까지 완전 자동화를 달성하여 효율성과 일관성을 향상시킵니다.

자주 묻는 질문

Q1: 자동차 엔진룸 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 다이 베이스는 일반적으로 고품질 탄소 구조강(예: 45#, 50#)을 사용하는 반면, 작업 부품은 고탄소 고크롬 공구강(예: Cr12MoV, Cr12), 고속도강(예: W6Mo5Cr4V2) 또는 초경합금을 사용합니다. 대량 생산의 경우 강철 결합 초경합금 또는 분말 야금 재료를 사용하여 다이의 강도, 경도 및 내마모성을 높일 수 있습니다.

Q2: 자동차 엔진룸 조립 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 엔진실 어셈블리용 스탬핑 다이는 기술, 경험 및 장인정신의 정점입니다. 개발 주기는 길고(일반적으로 8~15개월) 비용이 많이 들기 때문에(수백만 위안에서 수천만 위안에 달함), 이는 금형 제작 회사의 전반적인 강점을 나타내는 핵심 지표입니다. 복잡성이 높을수록 주기가 길어집니다. 지능형 제조 및 디지털 기술의 적용으로 개발 주기가 점차 단축되고 있습니다.
