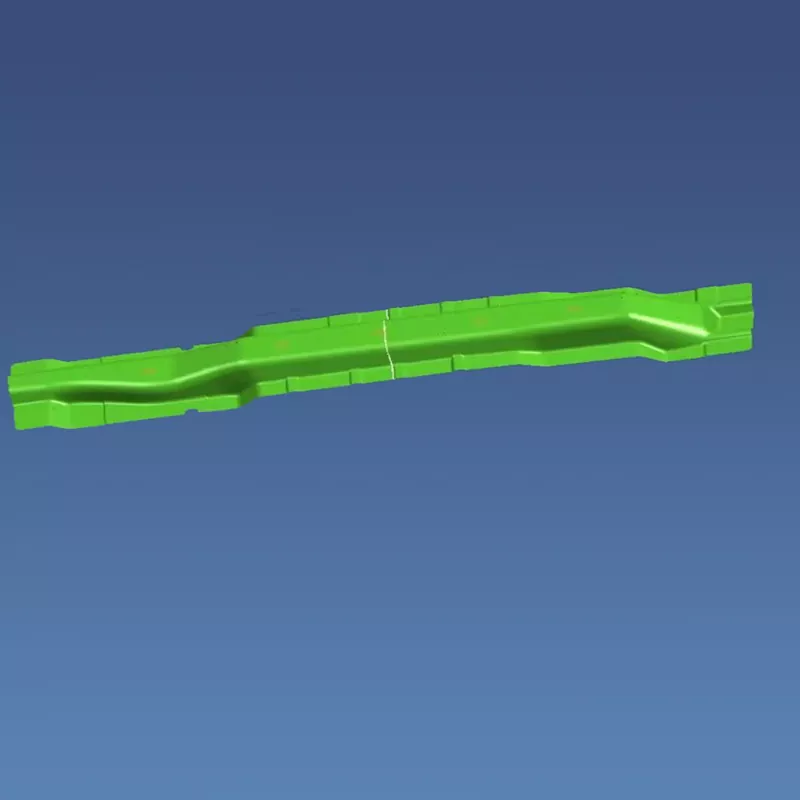

자동차 강화 빔 스탬핑 다이

SIKAIDA 자동차 보강 빔 스탬핑 다이는 판금에서 보강 빔을 스탬핑하는 데 사용되는 대형 고정밀 다이입니다. 핵심 제품인 이 제품의 설계 및 제조는 여러 분야의 최첨단 기술을 통합하여 자동차 안전 및 경량화 요구 사항을 충족합니다. 우리 공장에는 다이가 국제 표준을 충족하고 고성능 부품을 안정적으로 생산할 수 있도록 첨단 장비와 전문 팀이 갖추어져 있습니다.

제품 세부정보

1. 고강도 소재 적용

보강 보는 종종 고강도 강철 및 알루미늄 합금과 같은 경량 재료를 사용합니다. SIKAIDA 자동차 강화 빔 스탬핑 다이는 재료 특성에 완전히 적응하고 구조 및 공정 매개변수를 최적화하여 스탬핑된 부품의 치수 정확성과 기계적 특성을 보장하도록 설계되었습니다.

2. 복잡한 표면 및 리브 시스템 설계

강화된 빔 구조는 복잡합니다. SIKAIDA는 과학적인 표면 설계를 활용하여 재료 흐름을 정밀하게 제어하고 주름이나 균열과 같은 결함을 방지하여 강화된 빔 구조의 안정성을 보장합니다.

3. 정밀성형제어

강화 빔 스탬핑 부품은 ±0.05mm의 치수 정확도와 우수한 표면 품질이 요구됩니다. SIKAIDA 금형에는 고정밀 가이드, 블랭킹 및 탈형 메커니즘이 장착되어 제품 일관성을 보장하고 엄격한 품질 요구 사항을 충족합니다.

4. 다중 스테이션 통합 설계

SIKAIDA는 다중 스테이션 프로그레시브 또는 연속 다이 설계를 사용하여 여러 프로세스를 통합하여 생산 효율성과 제품 일관성을 크게 향상시키고 고객 생산 비용을 절감합니다.

5. 고급 윤활 및 배출 시스템

고강도 강철 성형 문제를 해결하기 위해 SIKAIDA 자동차 강화 빔 스탬핑 다이는 자동 윤활 및 최적화된 배출 시스템을 갖추고 있어 마찰을 줄이고 막힘을 방지하며 생산 효율성과 금형 수명을 향상시킵니다.

제품 특징 및 용도

1. 차체 구조 보강 : 도어 충돌방지 빔, A/B/C 필러 등 주요 부위에 사용되어 비틀림 강성과 충돌 안전성을 향상시킵니다.

2. 경량 솔루션: 최적화된 디자인과 경량 소재, 강도와 경량 요구 사항의 균형을 통해 부품 무게를 15~25% 감소시킵니다.

3. 섀시 시스템 강화: 서브프레임 등 주요 섀시 부품에 사용되어 차량 핸들링 안정성과 내구성을 향상시킵니다.

제조공정 소개

1. CAE 분석 및 공정 설계

SIKAIDA는 성형성 분석을 위한 전문 소프트웨어를 사용하여 공정 및 금형 구조를 사전에 최적화하고 잠재적인 문제를 방지하며 R&D 주기를 단축하고 비용을 절감합니다.

2. 금형설계

R&D 팀은 장기적인 금형 안정성과 신뢰성을 보장하기 위해 펀치 및 다이 간격, 블랭크 홀더 설계와 같은 주요 측면에 중점을 두고 풀 3D 설계를 위한 전문 소프트웨어를 사용합니다.

3. 재료 선택

- 몰드베이스 : 45강, P20 등 고품질 탄소구조강을 사용하여 전체적인 강성을 보장합니다.

- 작업 부품: Cr12MoV 강철 또는 초경합금으로 내마모성과 수명이 향상됩니다.

- 가이드 구성 요소: GCr15 베어링 강철로 가이드 정확도를 보장합니다.

- 탄성 구성 요소: 60Si2MnA 스프링 강철로 안정적인 재료 압착 및 탈형을 보장합니다.

4. 정밀가공

황삭 가공: 대형 장비를 사용하여 황삭 가공하며 마무리 가공을 위해 0.2-0.5mm 여유를 남겨 둡니다.

마감 가공: 고속 CNC, 와이어 커팅, EDM 등을 사용하여 표면 정밀도를 ±0.01mm까지 보장하고 표면 마감을 최적화합니다.

표면 처리 : 질화, 코팅 등을 사용하여 금형 경도 및 내마모성을 향상시키고 녹 방지 기능을 제공하며 수명을 연장시킵니다.

5. 조립 및 디버깅(T0 시험 금형)

전문 인력이 금형을 조립하고 T0 시험 금형을 수행하여 부품이 도면 요구 사항을 충족할 때까지 공정 매개변수를 반복적으로 조정하고 금형을 수정 및 최적화합니다.

개발 동향

1. 초고강도 철강 성형 기술

경량화에 대한 수요가 증가함에 따라 SIKAIDA는 안전성과 경량 지지력을 향상시키기 위해 열간 성형과 같은 첨단 공정을 사용하여 강도가 1500MPa를 초과하는 초고강도 강철에 적합한 금형 기술을 개발했습니다.

2. 지능형 및 디지털 모니터링

SIKAIDA는 자동차 강화 빔 스탬핑 다이 제조에 지능형 기술을 통합하고 실시간 모니터링을 위한 센서를 내장하고 디지털 트윈 기술을 결합하여 매개변수 자체 최적화 및 가상 디버깅을 달성하여 R&D 효율성을 향상시킵니다.

3. 복합재료 성형기술

강철-알루미늄 복합재와 같은 새로운 구조의 경우 SIKAIDA는 통합된 다중 재료 성형을 달성하고 무게를 더욱 줄이기 위해 특수 금형 및 공정을 개발했습니다.

4. 적층 제조 기술 응용

SIKAIDA는 3D 프린팅 기술을 적용하여 복잡한 금형 구조를 제조하고, 제조 주기를 단축하고, 금형 성능과 수명을 향상시키며, 고객 경쟁력을 강화합니다.

자주 묻는 질문

Q1: 자동차 강화 빔 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 45강 및 P20과 같은 고품질 탄소 구조강을 사용합니다. 작업 부품(펀치 및 다이)에는 일반적으로 고탄소 고크롬강(예: Cr12MoV), 고속도강 또는 초경합금이 사용됩니다. 가이드 부품에는 고탄소 크롬 베어링강(예: GCr15)을 사용하고 탄성 부품에는 고품질 스프링강(예: 60Si2MnA)을 사용합니다. 생산량 및 사용량 요구 사항에 따라 다양한 재료 및 열처리 공정을 선택할 수 있습니다.

Q2: 자동차 강화 빔 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 강화 빔 스탬핑 다이의 생산 주기는 부품 복잡성, 재료 성형성, 기술 요구 사항 및 생산 능력과 같은 요인에 따라 일반적으로 8~15개월입니다. 복잡한 멀티 스테이션 프로그레시브 다이 또는 새로운 재료와 프로세스를 사용하는 다이는 개발 주기가 더 길어집니다. 개발에는 설계, CAE 분석, 정밀 가공, 열처리, 조립 및 디버깅을 포함한 여러 단계가 포함되며 금형 성능과 제품 품질을 보장하기 위해 엄격한 품질 관리와 반복적인 시험 성형 최적화가 필요합니다.
