자동차 바닥 조립 스탬핑 다이

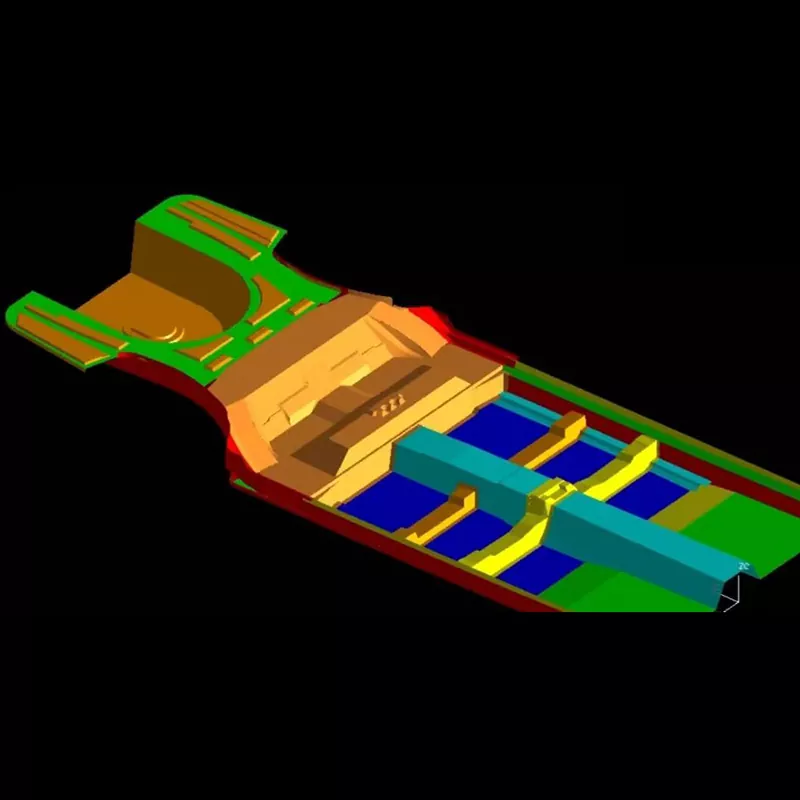

자동차 바닥 조립 스탬핑 다이는 바닥의 주요 뼈대를 스탬핑하기 위한 대규모, 고정밀 통합 시스템입니다. 단일 다이가 아니라 완전한 다이 조합입니다(바닥 조립에는 여러 개의 스탬프 부품을 용접해야 하기 때문입니다). 이는 스탬핑 기술의 정점을 나타내며 다이 제조업체의 강점을 측정하기 위한 주요 벤치마크입니다.

자동차 산업에서 신뢰받는 공급업체인 SIKAIDA는 고급 바닥 조립 금형의 R&D 및 생산에 중점을 두고 견고한 구조, 정밀한 성형 및 긴 수명을 갖춘 제품을 생산합니다. 우리 공장은 완전한 디지털 설계와 정밀 제조를 사용하여 모든 다이가 자동차 산업의 엄격한 요구 사항을 충족하는지 확인합니다.

주요 제품 특징:

1. 규모가 크고 구조가 복잡함

이 주형은 크기가 크고(길이 > 1.5m, 너비 ≥ 1.2m) 복잡한 공동이 있습니다. 장착 구멍 형성, 리브 강화 및 기타 기능이 필요합니다. 딥 드로잉, 성형, 펀칭 및 트리밍 공정을 통합하는 멀티 스테이션 설계가 채택되었습니다.

2. 고정밀도 및 고강도 요구 사항

자동차 바닥 조립 스탬핑 다이는 평탄도와 윤곽에 대한 엄격한 요구 사항에 따라 ±0.5mm 이내로 제어되는 치수 공차를 갖습니다. 또한 강성이 매우 높아 고압 스탬핑 변형에 저항하고 대량 생산 부품의 일관성을 보장합니다.

3. 다중 프로세스 통합

금형은 딥 드로잉, 성형, 트리밍과 같은 여러 공정을 통합합니다. 최적화된 프로세스 레이아웃으로 생산 단계가 줄어들고, 자동화된 스탬핑 라인과의 호환성으로 생산 효율성이 크게 향상됩니다.

4. 완벽한 성형 시스템

자동차 바닥 조립 스탬핑 다이는 펀치 및 다이와 같은 핵심 구성 요소를 포함하는 대형 구조를 특징으로 합니다. 첨단 공압-유압 시스템을 갖추고 있어 원활하고 효율적으로 작동하여 높은 신뢰성을 보장합니다.

5. 고급 냉각 및 윤활 시스템

자동차 바닥 조립 스탬핑 다이에는 등각 냉각수 채널과 고효율 윤활 시스템이 장착되어 있어 균일한 금형 온도를 보장하고 생산 효율성과 부품 품질을 향상시키며 부품 변형 및 잔류 응력을 줄입니다.

재료 및 응용

1. 적용분야

승용차, SUV, MPV 및 상용차의 차체 제조에 널리 사용됩니다.

2. 재료 선택

자동차 바닥 조립 스탬핑 다이 금형 베이스는 45# 강철 및 Q235와 같은 표준 강철을 사용하는 반면, 핵심 구성 요소는 Cr12MoV 및 SKD11과 같은 고탄소, 고크롬 금형 강철을 사용합니다. 열처리 후 경도는 HRC48-52에 도달하고 수명은 500,000사이클을 초과합니다.

제조공정

1. 성형 문제를 사전에 해결하기 위한 CAE 시뮬레이션 분석

2. 합리적인 구조를 보장하는 전체 3D 금형 설계;

3. 고품질 금형강 선택;

4. 정밀도를 보장하기 위해 거친 가공, 미세 가공, 열처리 및 미세 연마가 이루어집니다.

5. 부품이 표준을 충족할 때까지 조립 및 시험 성형, 디버깅 및 최적화.

개발 동향

1. 2000톤 이상의 프레스와 호환되는 초대형 통합 성형;

2. 신소재 및 고급 성형 공정과 호환되는 경량 적응;

3. 지능형 제조 디지털화로 실시간 모니터링과 가상 디버깅이 가능합니다.

4. 3D 프린팅 애플리케이션으로 복잡한 부품의 제조 효율성과 품질을 향상시킵니다.

자주 묻는 질문

Q1: 자동차 바닥 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 표준 강철(예: 45 강철, Q235)이 일반적으로 금형 베이스에 사용됩니다. 캐비티, 코어 등 핵심 부품에는 고탄소, 고크롬 금형강(Cr12MoV, SKD11 등)을 사용합니다. 열처리 후 경도는 HRC48-52에 도달할 수 있으며 내마모성과 압축 강도가 높습니다.

Q2: 자동차 바닥 조립 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 바닥 조립 스탬핑 다이의 개발 주기는 길고(보통 8~15개월) 비용이 많이 들기 때문에(수백만 RMB에 달함) 금형 회사의 종합적인 강점을 측정하기 위한 핵심 벤치마크입니다. 자동차가 지능화, 전기화, 경량화 방향으로 발전함에 따라 금형에 대한 기술적 요구 사항도 계속해서 증가할 것입니다.
