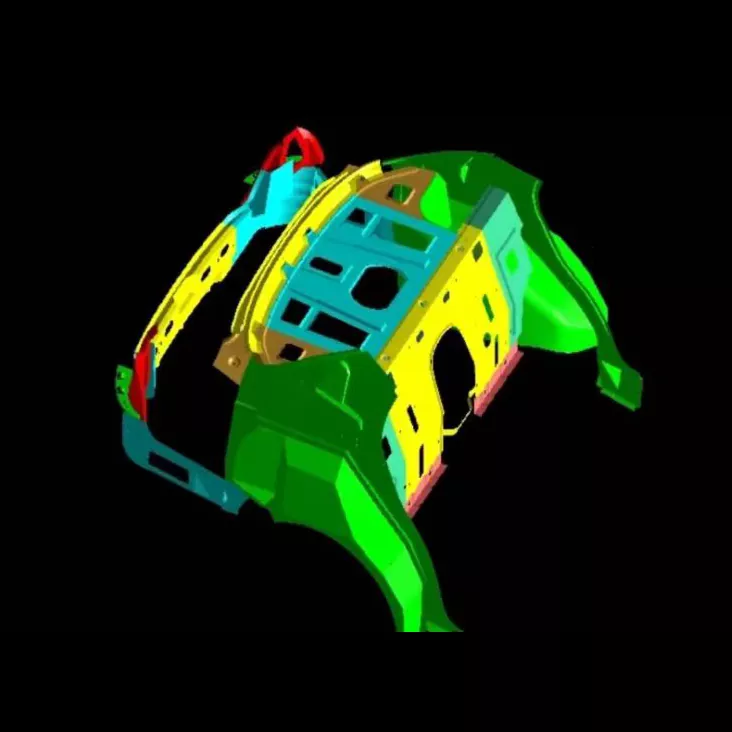

자동차 트렁크 조립 스탬핑 다이

SIKAIDA 자동차 트렁크 조립 스탬핑 다이는 다양한 트렁크 부품 스탬핑에 사용되는 대형 고정밀 금형 시스템입니다. 이들은 여러 프로세스의 협업 요구 사항에 적응하기 위해 모듈식 설계를 사용합니다. 중국에 있는 당사 공장은 전체 프로세스 서비스를 통합하여 글로벌 자동차 제조업체에 고품질 금형 솔루션을 제공합니다.

핵심 제품 특징

1. 크고 복잡한 구조

자동차 트렁크 조립 스탬핑 다이는 크기가 크며(길이 800mm 이상, 폭 600mm 이상) 다양한 세부 사항을 형성해야 하는 복잡한 공동이 있습니다. 트렁크 외부 패널은 복잡한 곡면을 가지고 있어 금형 설계 및 가공에서 매우 높은 정밀도가 요구됩니다.

2. 높은 정밀도와 높은 표면 품질 요구 사항

러기지 컴파트먼트 외부 패널은 결함이 없어야 하며 가장자리가 깨끗하고 곡선이 부드러워야 합니다. SIKAIDA는 스탬핑된 부품이 높은 산업 표준을 충족하도록 금형 가공 및 설계를 엄격하게 관리합니다.

3. 다중 공정 통합 성형

여러 스탬핑 공정을 통합하고, 공정 조정과 재료 흐름의 균형을 맞추고, 딥 드로잉된 내부 패널 재료의 얇아짐을 엄격하게 제어하여 스탬핑 결함을 방지합니다.

4. 대규모 압착 및 하역 시스템

안정적인 재료 성형, 원활한 부품 탈형, 효율성 향상 및 폐기물 감소를 보장하기 위해 대규모 정밀 프레싱, 언로드 및 배출 장치를 갖추고 있습니다.

5. 복잡한 안내 및 완충 구조

정밀 가이드와 포괄적인 버퍼링 시스템을 결합하면 금형을 보호하고, 원활한 스탬핑을 보장하고, 부품 품질을 개선하고, 금형 수명을 연장합니다.

제품 응용:

1. 외부 패널 몰드: 후면 외부 차체 패널을 형성하여 외관과 공기역학적 성능을 보장합니다.

2. 내부 패널 몰드: 내부 구조를 형성하여 저장 공간을 지원합니다.

3. 선반 금형 : 바닥과 칸막이를 제작하여 수납 실용성을 높였습니다.

4. 빔 몰드 강화 : 차체 구조를 강화하고 안전성을 높였습니다.

2000T-4000T 대규모 스탬핑 장비 및 자동화된 생산 라인과 호환되어 높은 효율성과 노동력 절감 효과를 제공합니다.

제조공정

1. 제품 분석 및 공정 설계

자동차 트렁크 조립 스탬핑 다이는 CAE 소프트웨어를 활용하여 스탬핑 프로세스를 시뮬레이션하고 결함을 예측하며 프로세스 및 다이 매개변수를 최적화합니다.

2. 다이 디자인

3D 소프트웨어를 사용한 풀 3D 설계를 통해 각 구성 요소의 구조를 개선하여 다이 정밀도와 신뢰성을 보장합니다.

3. 재료 선택

적합한 재료 선택: 작업 부품용 고경도 내마모 금형강, 비작업 부품용 탄소 구조강, 가이드 부품 및 완충 요소용 특수 재료.

4. 정밀가공

황삭, 마무리 가공, 표면 처리의 3단계를 거쳐 외부 커버 금형 표면을 경면 마무리로 구현하고 특수 처리를 통해 경도와 내마모성을 높였습니다.

5. 조립 및 디버깅(T0 평가판 다이)

자동차 트렁크 조립 스탬핑 다이를 조립 및 디버깅하고, 부품의 시험 스탬핑을 수행하고, 매개변수를 조정하고, 품질 요구 사항을 충족할 때까지 다이를 반복적으로 수정합니다.

개발 동향

1. 통합 성형 기술: 통합 화물칸을 향한 추세로 인해 금형에 대한 요구가 높아지고 있습니다. SIKAIDA는 통합 다이캐스팅 기술을 지속적으로 개발하고 있습니다.

2. 경량 소재 적용: 고강도 강철 및 알루미늄 합금과 같은 경량 소재와 미세 발포 기술을 적용하여 자동차의 경량화 요구 사항을 충족합니다.

3. 스마트 제조 및 디지털화: 자동차 트렁크 조립 스탬핑 다이에 센서가 내장되어 스탬핑 매개변수를 모니터링합니다. 가상 디버깅을 위한 디지털 트윈 기술과 결합되어 효율성과 시험 성형 성공률이 향상됩니다.

4. 적층 제조 기술 적용: 3D 프린팅 및 SLM 기술은 주요 금형 구조를 제조하는 데 사용되어 가공 난이도를 줄이고 성능을 향상시킵니다.

자주 묻는 질문

Q1: 자동차 트렁크 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 작업 부품(펀치 및 다이)은 Cr12MoV 및 SKD11과 같은 고경도 금형강을 사용합니다. 비 작동 부품은 45 강철 및 Q235와 같은 탄소 구조강을 사용합니다. 가이드 부품은 베어링 강철 GCr15 또는 침탄 강철 20CrMnTi를 사용합니다. 완충 요소는 폴리우레탄 고무, 질소 실린더 등을 사용합니다.

Q2: 자동차 트렁크 조립 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 트렁크 조립 스탬핑 다이의 개발 주기는 일반적으로 제품의 복잡성, 기술 요구 사항 및 제조 역량에 따라 8~15개월입니다. 단일 다이의 가격은 수십만 위안에서 수백만 위안까지 다양하며 이는 다이 제조업체의 기술력을 반영합니다. 디지털 및 지능형 제조 기술이 적용되면서 개발 주기가 점차 단축되고 있습니다.
