자동차 측면 패널 내부 어셈블리 스탬핑 다이

SIKAIDA 자동차 측면 패널 내부 조립 스탬핑 다이는 판금에서 측면 패널 내부 패널을 스탬핑하는 데 사용되는 대형 고정밀 다이 시스템입니다. 이는 차체 생산의 핵심 금형이며 승용차 및 상용차 제조에 널리 사용됩니다. 이 제품은 여러 스탬핑 공정을 통합하여 측면 패널 내부 패널의 일체형 성형을 달성하여 생산 효율성과 일관성을 보장합니다. 첨단 장비와 전문 팀을 갖춘 중국 공장은 안정적이고 고품질의 금형 생산을 보장합니다.

상세한 제품 특징

1. 크고 복잡한 구조

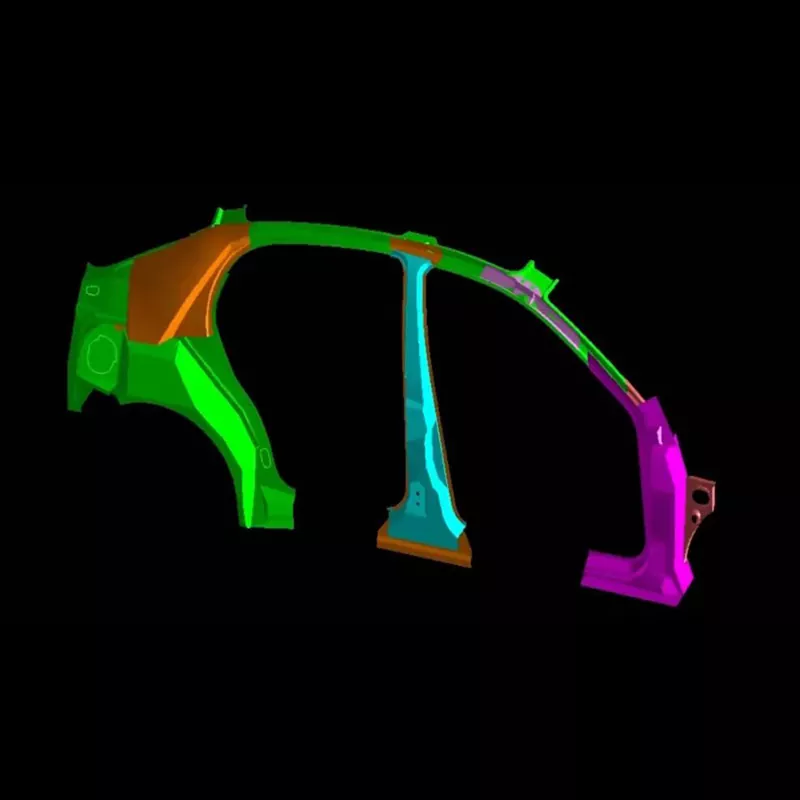

측면 패널 내부 패널은 크기가 크고(길이 800mm 이상, 폭 600mm 이상) 형상이 복잡해 여러 가지 형상의 성형이 요구된다. SIKAIDA 자동차 측면 패널 내부 조립 스탬핑 다이는 높은 표면 정밀도, 다중 자유 형식 표면 및 합리적인 구조 설계를 특징으로 하며 대형 판금 스탬핑 중 불균일한 힘 분포 문제를 해결합니다.

2. 고정밀도 및 고품질 요구 사항

외장 부품으로서 측면 패널 내부 패널은 긁힘, 주름, 기타 결함이 없어야 합니다. SIKAIDA는 금형 정밀도를 엄격하게 관리하여 Ra0.4μm 이상의 표면 거칠기를 달성하고 고품질 생산 요구 사항을 충족합니다.

3. 다중 프로세스 통합

자동차 측면 패널 내부 조립 스탬핑 다이는 통합 멀티 스테이션 설계를 채택하여 딥 드로잉 및 트리밍과 같은 여러 공정을 한 번의 작업으로 완료하여 효율성을 향상시킵니다. 지능형 생산을 달성하기 위해 필요에 따라 자동 운반 및 온라인 검사 기능을 추가할 수 있습니다.

4. 정밀한 안내 및 균형 시스템

정밀 가이드, 밸런싱 및 압력 시스템을 갖추고 있어 판금 스탬핑 중에 균일한 힘 분포를 보장하여 제품 결함을 방지하고 수율을 향상시킵니다.

5. 특수구조설계

세그먼트형 다이와 퀵 체인지 다이 구조를 활용하여 고강도 강철 및 알루미늄 합금과 같은 신소재와 호환되어 성형 문제를 해결하고 적용 범위를 확장합니다.

핵심 제품 특징

1. 고강성: 고강도 소재를 사용하여 고톤수 스탬핑 시 안정성을 보장하고 수명을 연장합니다.

2. 정밀 가이드: 고정밀 가이드 포스트와 가이드 슬리브 시스템은 스탬핑 위치 지정과 제품 정확도를 보장합니다.

3. 지능형 모니터링: 통합 센서를 통해 실시간 모니터링 및 예측 유지 관리가 가능합니다.

4. 빠른 다이 변경: 모듈식 설계는 다이 전환 시간을 단축하고 다양한 생산에 적응합니다.

응용 시나리오

자동차 Side Panel Inner Assembly Stamping Dies는 주로 승용차 및 상용차 차체 제조에 사용되며 Body-in-White의 핵심 금형 역할을 하며 국내외 고객에게 인정을 받고 있습니다. 전문 공급업체인 SICAIDA는 다양한 차량 모델의 ​​요구 사항을 충족하는 맞춤형 솔루션을 제공할 수 있습니다.

제조공정

1. 제품 분석 및 공정 설계

성형성 분석 및 공정 설계를 위한 전문 소프트웨어를 사용하여 잠재적인 문제를 예측하고 해결합니다.

2. 금형설계

UG, CATIA 등 풀 3D 설계 소프트웨어를 활용해 세심한 디테일을 다듬어 금형 정밀도와 합리성을 보장합니다.

3. 재료 선택

자동차 측면 패널 내부 조립 스탬핑 다이 몰드 프레임은 고강도 주철 또는 용접 강판으로 만들어집니다. 주요 부품은 내마모성이 뛰어나고 압축 강도가 높은 공구강을 사용하여 금형 품질을 보장합니다.

4. 정밀가공

황삭가공, 정밀가공, 특수가공, 수작업연마로 금형정밀도와 외관품질을 보장합니다.

5. 조립 및 디버깅(T0 시험성형)

조립 후 금형은 기계에서 테스트되고 샘플이 검증될 때까지 프로세스 매개변수가 조정 및 최적화됩니다.

개발 동향:

1. 초대형 통합 몰딩: 측면 패널 내부 패널 통합 추세에 맞춰 단일 몰드 세트의 무게는 200톤이 넘습니다.

2. 신소재 응용 분야에 대한 적응: 최적화된 설계와 소재 선택은 자동차의 경량 및 고강도 요구 사항을 충족하기 위해 신소재의 성형 특성에 적응합니다.

3. 지능형 제조 및 디지털화: 내장된 센서를 통해 실시간 모니터링이 가능하고 디지털 트윈 기술이 결합되어 개발 주기가 단축되고 비용이 절감됩니다.

4. 적층 가공(3D 프린팅) 응용 분야

자동차 측면 패널 내부 조립 스탬핑 다이는 3D 프린팅 기술을 활용하여 복잡한 구조를 만들어 제조 효율성과 제품 품질을 향상시킵니다.

자주 묻는 질문

Q1: 자동차 측면 패널 내부 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 고강도 주철(예: HT300, 연성철) 또는 용접 강판 구조를 사용합니다. 캐비티 및 코어와 같은 핵심 부품에는 고탄소, 고크롬 공구강(예: Cr12MoV, DC53 등)이 사용되어 높은 내마모성과 높은 압축 강도를 제공합니다.

Q2: 자동차 측면 패널 내부 조립 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 측면 패널 내부 조립 스탬핑 다이는 기술, 경험 및 장인 정신의 정점입니다. 그들은 기계 설계, 재료 과학, 가소성 역학 및 정밀 제조를 통합합니다. 개발 주기는 길고(일반적으로 8~15개월) 비용이 많이 들기 때문에(수백만 위안에서 수천만 위안에 달함) 금형 회사의 종합적인 강점을 측정하는 주요 벤치마크가 됩니다. 자동차 차체가 경량, 고강도, 지능형 설계로 발전함에 따라 금형에 대한 기술적 요구 사항도 계속해서 높아질 것입니다.
