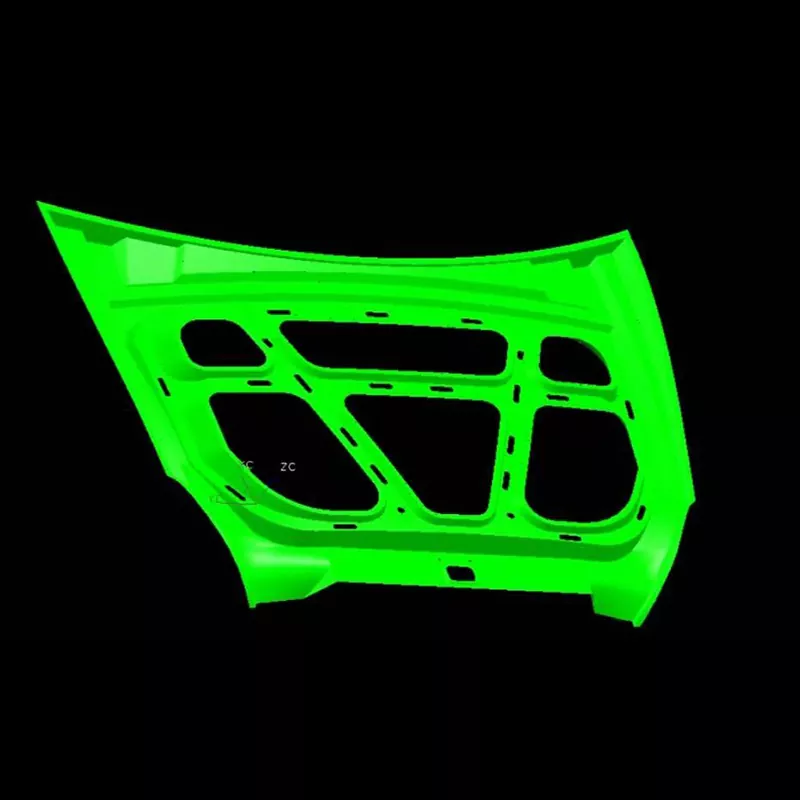

자동차 후드 내부 패널 스탬핑 다이

SIKAIDA 자동차 후드 내부 패널 스탬핑 다이는 후드 내부 패널의 주요 프레임워크를 형성하기 위해 특별히 설계된 크고 복잡한 스탬핑 시스템입니다. 이는 단일 다이가 아니라 여러 공정을 포괄하는 완전한 장비로서 대형 고정밀 본체 부품의 안정적인 성형을 보장합니다.

핵심 제품 특징:

1. 규모가 크고 구조가 복잡함

자동차 후드 내부 패널 스탬핑 다이의 표준 치수는 길이가 800mm 이상, 너비가 600mm 이상이므로 보강 리브, 장착 구멍 및 기타 기능을 형성해야 합니다. 상하 다이 등의 핵심 부품과 정밀 가이드, 포지셔닝, 언로딩 시스템을 포함하여 안정적이고 정확한 스탬핑을 보장합니다.

2. 초고정밀 및 고품질

스탬핑된 부품은 ±0.1mm 이내의 치수 공차를 가지며 균열, 주름, 긁힘 등의 결함이 없습니다. 다이 자체는 관련 외관 부품의 품질 표준에 맞춰 엄격한 제조, 안내 정밀도 및 압력 분포 제어를 거칩니다.

3. 고급 통합 성형 공정

딥 드로잉 및 성형과 같은 여러 공정을 통합하면 일회성 성형이 가능하고 재료 흐름과 스프링백 보상을 정밀하게 제어할 수 있습니다. CAE 시뮬레이션은 문제를 예측하는 데 사용되어 안정적이고 신뢰할 수 있는 스탬핑을 보장합니다.

4. 헤비듀티 다이 시스템

자동차 후드 내부 패널 스탬핑 다이는 무게가 수십 톤에 달하며 2000톤이 넘는 대규모 압력 장비가 필요합니다. 고정밀 가이드 기둥, 가이드 슬리브 및 기타 구성 요소가 장착되어 장기간 고강도 대량 생산에 적합합니다.

5. 고품질 표면 처리

금형 표면은 경면 연마됩니다(Ra≤0.4μm). 표면 경도와 코팅 매개변수는 다양한 재료에 최적화되어 내마모성과 안정적인 표면 품질을 보장합니다.

제조공정

1. 제품 분석 및 공정 설계

자동차 후드 내부 패널 스탬핑 다이는 AutoForm 및 Dynaform과 같은 CAE 소프트웨어를 사용하여 스탬핑 성형성을 분석하고, 결함을 예측하고, 공정을 최적화하고, 합리적인 스탬핑 매개변수를 결정하여 제조의 기반을 마련합니다.

2. 금형설계

풀 3D 설계는 UG 및 CATIA를 사용하여 수행되어 각 구성 요소의 구조를 개선함으로써 금형의 강도, 강성 및 정밀도가 생산 요구 사항을 충족하도록 보장합니다.

3. 재료 선택

Automotive Hood Inner Panel Stamping Die 본체는 45강과 42CrMo로 제작되며, 프로파일과 핵심 부품은 Cr12MoV(열처리 후 HRC48-52) 등의 공구강을 사용합니다. 가이드 필러와 부싱에는 내마모성 강철이 사용됩니다.

5. 정밀가공

황삭 가공과 고속 CNC 정밀 가공(표면 정밀도 ±0.01mm), 와이어 커팅, EDM 및 기타 특수 가공 공정, 열처리 및 표면 처리를 결합하여 금형 성능이 표준을 충족하도록 보장합니다.

6. 조립 및 T0 시험성형

조립 후 금형을 프레스에서 테스트합니다. 모든 제품 지표가 표준을 충족할 때까지 매개변수를 반복적으로 조정하고, 샘플을 검사하고, 금형을 수정하고 최적화합니다.

제품 응용

SIKAIDA 자동차 후드 내부 패널 스탬핑 다이는 승용차 및 상용차용 후드 내부 패널 제조에 널리 사용되며 복잡한 곡면 부품을 효율적으로 형성하고 자동차 제조업체 차체 생산 라인의 효율적이고 안정적인 운영을 지원합니다.

개발 동향:

1. 초대형 일체형 몰딩

 통합 후드 내부 패널을 향한 추세로 인해 금형 톤수 및 크기에 대한 요구 사항이 증가하고 있습니다. 2000톤 이상의 용량을 갖춘 프레스의 광범위한 사용으로 인해 설계 및 제조 복잡성이 증가합니다.

2. 경량 소재 적용

고강도 강철 및 알루미늄 합금 응용 분야의 확대로 인해 금형 설계 매개변수 조정이 필요하게 되면서 제조 기술에 새로운 과제가 제기되었습니다.

3. 지능형 제조 및 디지털화

CAE 시뮬레이션, CNC 공작 기계 및 디지털 트윈 기술을 활용하여 금형의 전체 수명주기 디지털 관리를 달성하고 정밀도와 효율성을 향상시킵니다.

4. 신속한 금형 교체 및 자동화된 생산

우리는 금형의 신속한 위치 지정 및 잠금 기능을 최적화하고 자동화된 생산 라인과 통합하여 다품종, 소량 배치 생산의 요구 사항을 충족합니다.

SIKAIDA 자동차 후드 내부 패널 스탬핑 다이는 다양한 분야의 기술을 통합하여 고급 수준의 스탬핑 다이를 나타냅니다. 8~15개월의 개발 주기와 높은 비용으로 인해 이는 기업의 강점을 보여주는 중요한 벤치마크입니다. 자동차 산업의 경량화, 지능화 발전과 함께 지속적으로 업그레이드해 글로벌 자동차 산업의 고품질 발전을 지원할 예정이다.
