자동차 후드 외부 패널 스탬핑 다이

SIKAIDA 자동차 후드 외부 패널 스탬핑 다이는 상부 다이, 하부 다이, 압력 링 및 정밀 가이드 부품을 포함하는 크고 복잡한 곡률 시스템으로, 후드 외부 패널의 1단계 또는 다단계 성형에 적합합니다. 글로벌 자동차 산업의 신뢰할 수 있는 공급업체로서 당사의 금형은 대량 스탬핑 라인에서 안정적으로 작동할 수 있습니다.

핵심 제품 특징:

1. 크고 복잡한 이중 곡률 구조: 자동차 후드 외부 패널 스탬핑 다이는 후드 외부 패널(길이 > 1.2m, 너비 0.8-1.0m)에 적합하며 자유 형식 표면, 특징선 및 강화 리브의 비율이 높아 매우 높은 표면 정확도와 품질이 요구됩니다.

2. 고정밀 및 경면 등급 표면 마감: A급 외관 부품(스크래치, 주름, 스프링백 없음)에 적합하며 다이 표면 마감은 경면 수준(Ra≤0.4μm)에 도달하므로 재료, 열처리 및 가공 기술에 대한 엄격한 표준이 필요합니다.

3. 통합 다중 프로세스 시스템: 드로잉, 펀칭, 트리밍 등 여러 프로세스를 통합하고 다양한 성형 프로세스와 호환되며 자동 공급, 위치 지정 및 언로드를 지원하며 자동화 생산에 적합합니다.

4. 견고한 구조 및 정밀한 가이드: 자동차 후드 외부 패널 스탬핑 다이는 다이 오정렬을 방지하기 위해 고정밀 가이드 포스트 및 가이드 슬리브 시스템이 장착된 고톤수 스탬핑에 적합한 고강도 다이 프레임을 사용하며 안정적인 버퍼 및 언로딩 메커니즘을 통해 원활한 스탬핑을 보장합니다.

5. 고급 윤활 및 냉각 시스템: 최적화된 윤활 시스템은 마찰을 줄이고 다이 수명을 연장합니다. 재료 형성 안정성을 보장하기 위해 필요에 따라 온도 제어 냉각 시스템을 추가할 수 있습니다.

응용 및 재료 장점

자동차 후드 외부 패널 스탬핑 다이는 승용차, 상업용 차량 및 신에너지 차량용 강철 및 경량 합금 외부 패널 스탬핑에 적합합니다. 다이 베이스는 45# 및 Q235 스테인레스 스틸을 사용하고 작업 부품은 Cr12MoV와 같은 재료로 만들어져 열처리 후 48-52 HRC의 경도를 달성하여 고강도 및 높은 내마모성과 같은 장점을 가지고 있습니다.

완전한 제조 공정

1. 제품 분석 및 CAE 시뮬레이션

AutoForm 및 Dynaform 소프트웨어는 성형성, 스프링백 등을 분석하고, 스탬핑 문제를 예측 및 해결하며, 공정 및 다이 설계를 최적화하는 데 사용됩니다.

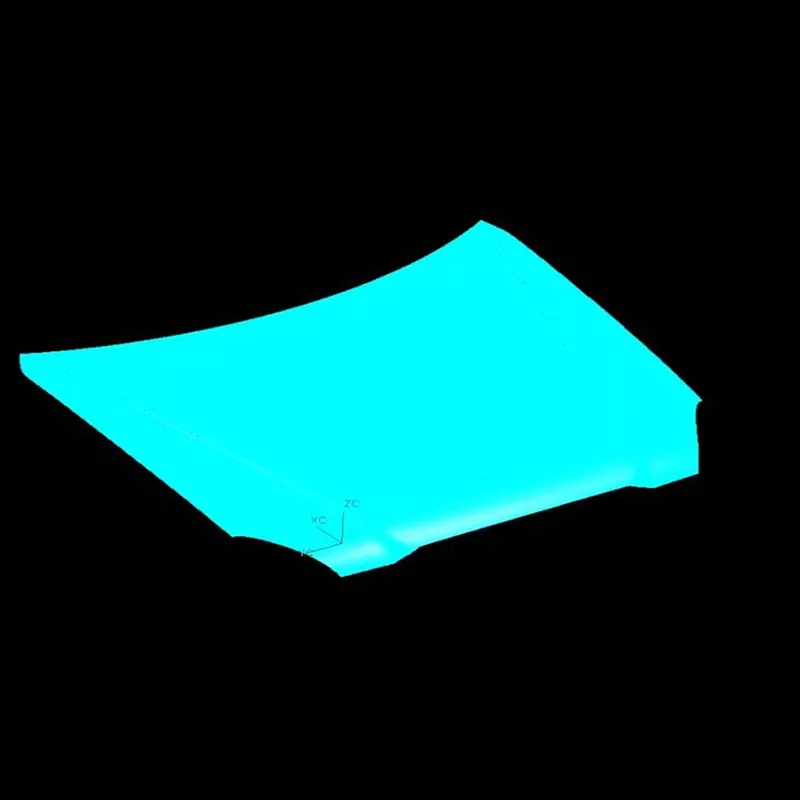

2. 풀 3D 다이 디자인

자동차 후드 외부 패널 스탬핑 다이는 UG 및 CATIA와 같은 소프트웨어를 사용하여 전체 3D 설계를 완성하고 인서트 및 나사와 같은 모든 세부 사항을 정확하게 배치합니다.

3. 재료선택 및 열처리

적절한 재료가 선택되고 진공 담금질 및 템퍼링과 같은 공정을 사용하여 다이의 기계적 특성이 사용 요구 사항을 충족하는지 확인합니다.

4. 정밀가공

황삭(공차 허용), 마무리 가공(정밀도 보장), 특수 가공(EDM, 와이어 절단 등) 및 연마를 거쳐 경면 마무리가 이루어집니다.

5. 조립 및 T0 시험성형

모든 부품을 조립한 후 시험성형을 진행합니다. 스탬핑된 부품이 도면 요구 사항을 충족할 때까지 프로세스 매개변수가 조정되고 금형이 수정 및 최적화됩니다.

개발 동향

금형 산업은 경량, 고강도 소재에 대한 적응; 전체 프로세스의 정확성과 지능을 달성합니다. 다중 프로세스 통합 자동화; 디지털 트윈 기술을 통해 개발 주기 단축; 그리고 비용 절감.

SIKAIDA 자동차 후드 외부 패널 스탬핑 다이는 스탬핑 다이의 고급 수준을 나타냅니다. 8~15개월의 개발 주기와 수백만 위안에서 수천만 위안에 이르는 비용으로 전문 금형 공장의 강점을 측정하는 벤치마크 역할을 합니다. SIKAIDA는 글로벌 자동차 산업의 고급 요구 사항을 충족하기 위해 지속적으로 기술을 업그레이드할 것입니다.

자주 묻는 질문:

Q1: 자동차 후드 외부 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 금형 베이스는 일반적으로 고품질 탄소 구조강(예: 45#, Q235)을 사용하는 반면, 작업 부품은 고탄소, 고크롬 공구강(예: Cr12MoV, Cr12) 및 고속도강(예: W6Mo5Cr4V2) 등을 사용하여 필요한 경도와 내마모성을 달성하기 위해 적절한 열처리를 거칩니다.

Q2: 자동차 후드 외부 패널용 스탬핑 다이의 제조 주기는 얼마나 되나요?

A2: 자동차 후드 외부 패널용 스탬핑 다이는 복잡한 구조와 고정밀 요구 사항을 가지고 있습니다. 제조 주기는 일반적으로 제품의 복잡성, 기술 요구 사항 및 제조 능력에 따라 8~15개월입니다. 긴 개발 주기와 높은 비용으로 인해 금형 회사의 종합적인 강점을 측정하는 주요 벤치마크가 됩니다.
