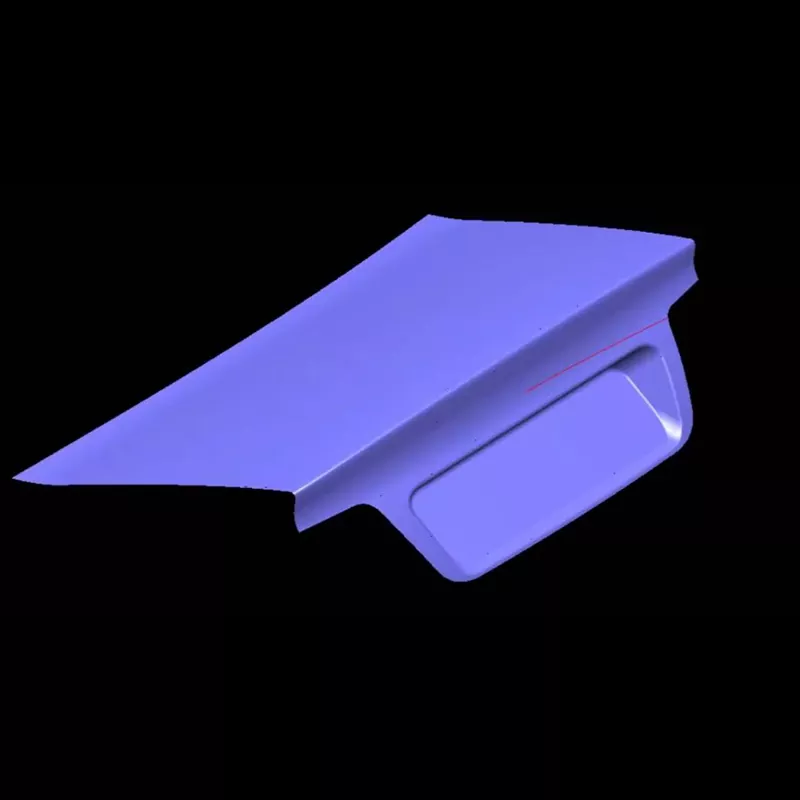

자동차 트렁크 리드 외부 패널 스탬핑 다이

SIKAIDA 자동차 트렁크 리드 외부 패널 스탬핑 다이는 금속 트렁크 리드 외부 패널 부품 생산을 위해 특별히 설계된 대형 고정밀 장비입니다. 냉간압연강판, 알루미늄합금 등의 소재를 활용하여 첨단 스탬핑 공정을 통해 복잡한 곡면을 형성하고 다분야 기술을 통합하며 SIKAIDA의 전문 제조 역량을 선보입니다.

핵심 제품 특징:

1. 대형 곡면 성형: 단일 스탬핑 공정으로 형성된 800mm × 600mm 크기를 초과하는 복잡한 이중 곡선 트렁크 리드 외부 패널에 적합하며 정밀한 곡률 제어 및 재료 흐름 허용으로 균열 및 주름과 같은 결함을 방지합니다.

2. 고정밀도 및 고광택 요구 사항: 표면은 긁힘이나 찌그러짐이 없이 거울과 같은 연마(Ra≤0.4μm)를 달성합니다. 스탬핑 매개변수를 엄격하게 제어하면 완벽한 표면 마감이 보장되어 자동차 등급 외관 표준을 충족합니다.

3. 복잡한 기하학적 구조에 대한 적응성: 당사의 자동차 트렁크 리드 외부 패널 스탬핑 다이는 최적화된 공정 보조 표면, 드로우 리브 및 환기 시스템을 통해 트렁크 외부 패널의 다양한 기하학적 특징에 적응하여 모든 부품에 걸쳐 균일한 성형을 보장합니다.

4. 정밀 가이드 및 밸런싱 시스템: 고정밀 가이드 및 밸런싱 장치가 장착된 상부 및 하부 다이의 동축도는 0.02mm 이하로 균일한 스탬핑 간격을 보장하고 부품의 버 및 국부적인 과도한 두께를 방지합니다.

5. 고급 윤활 및 탈형 시스템: 중앙 집중식 윤활 시스템은 마찰과 마모를 줄입니다. 공압식 및 유압식 탈형 메커니즘은 변형이나 긁힘 없이 원활한 탈형을 보장합니다.

제품 적용 시나리오

세단, SUV, MPV 등 승용차용 트렁크 리드 제조에 적합합니다. 차량 유형에 따라 세 가지 범주로 나뉩니다.

1. 경제성: 비용, 구조 단순화, 대량 생산 적합성에 중점을 둡니다.

2. 중상급 : 고정밀 성형 및 연마 시스템을 갖추고 절묘한 외관을 추구합니다.

3. 새로운 에너지: 경량 설계로 알루미늄 합금과 같은 신소재 가공에 적합합니다.

제조공정

1. 제품 분석 및 공정 시뮬레이션

자동차 트렁크 리드 외부 패널 스탬핑 다이는 전문 소프트웨어 시뮬레이션 분석을 활용하여 성형 결함을 예측하고 공정 및 금형 구조를 최적화하며 설계 합리성을 보장합니다.

2. 금형설계

전체 설계 프로세스는 3D 설계 소프트웨어를 사용하여 처리, 조립, 유지 관리를 고려하고 전체 도면과 BOM 목록을 출력하는 방식으로 완료됩니다.

3. 재료 선택

- 몰드 베이스: 45# 강철 또는 42CrMo, 열처리되어 강도와 인성을 보장합니다.

- 가공부품 : Cr12MoV, SKD11 등의 공구강으로 열처리 후 경도가 HRC48-52로 내마모성이 우수합니다.

- 가이드 기둥 및 부싱: 베어링 강철 또는 고탄소 크롬강으로 높은 경도와 높은 내마모성을 보장합니다.

4. 정밀가공

황삭 가공은 정삭 가공 여유를 허용합니다. 마무리 가공은 정확성과 표면 조도를 보장합니다. 표면은 광택 처리되고 경질 크롬 도금 처리되어 거울 마감과 내마모성을 보장합니다.

5. 조립 및 디버깅(T0 시험성형)

표준 부품을 조립하고 밀봉을 테스트합니다. 정확성과 안정성을 확인하기 위해 시험 스탬핑을 수행합니다. 완성된 부품이 표준을 충족하도록 매개변수를 최적화하고 금형을 조정합니다.

개발 동향

경량 소재에 적응하고, 지능형 및 디지털 제조를 촉진하고, 정밀 통합 성형을 달성하고, 적층 제조 기술을 적용하고, 녹색 제조 개념을 실천합니다.

자주 묻는 질문

Q1: 자동차 트렁크 리드 외부 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 45# 강철 및 42CrMo와 같은 탄소 구조강 또는 합금 구조강을 사용합니다. 작업 표면에는 Cr12MoV 및 SKD11과 같은 고탄소, 고크롬 공구강이 사용됩니다. 가이드 필러와 부싱은 베어링강 또는 고탄소 크롬강으로 제작됩니다. 모든 재료는 필요한 경도, 강도 및 내마모성을 달성하기 위해 적절한 열처리를 거쳐야 합니다.

Q2: 자동차 트렁크 리드 외부 패널 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 트렁크 외부 패널용 스탬핑 다이의 개발 주기는 제품 복잡성, 기술 요구 사항 및 고객 요구 사항에 따라 일반적으로 8~15개월입니다. 설계 단계는 2~3개월, 제작 단계는 4~6개월, 조립, 디버깅, 시험성형 단계는 2~3개월이 소요된다. 전체 프로세스에는 대량 생산 요구 사항을 충족하기 위해 여러 차례의 반복적인 최적화가 필요합니다.

Q3: 트렁크 외부 패널의 외관 품질을 보장하는 방법은 무엇입니까?

A3: 외관 품질을 보장하려면 여러 단계의 제어가 필요합니다. 첫째, 다이 표면은 거울 수준 연마 표준(Ra≤0.4μm)을 충족해야 합니다. 둘째, 스탬핑 공정 중에 윤활, 블랭크 홀더 힘 및 스탬핑 힘을 엄격하게 제어해야 합니다. 셋째, 표면 결함을 방지하려면 적절한 재료 선택이 필요합니다. 넷째, 긁힘을 방지하기 위해서는 합리적인 탈형 방법이 필요합니다. 또한, 외관 품질 및 내식성 향상을 위해서는 경질 크롬 도금, 도장 등의 표면 처리가 필요합니다.
