자동차 좌측 패널 스탬핑 다이

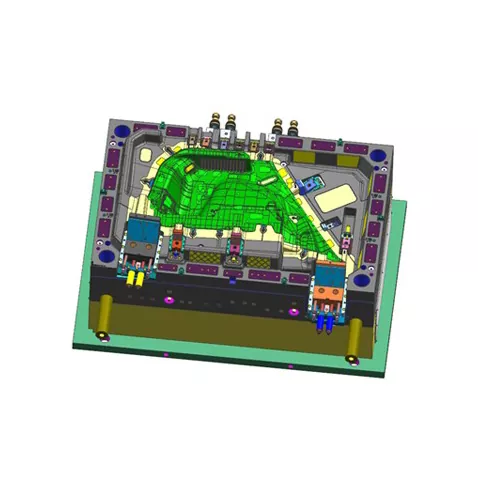

SIKAIDA 자동차 좌측 패널 스탬핑 다이는 강철 또는 알루미늄 시트의 좌측 일체형 측면 패널을 스탬핑하기 위해 SIKAIDA가 개발한 대형, 고정밀, 복잡한 스탬핑 도구 시스템입니다. 단일 다이가 아닌 블랭킹 다이, 드로잉 다이, 트리밍 다이, 플랜징 다이 등 핵심 부품을 포함한 완전한 통합 시스템입니다. 이 제품의 제조 수준은 자동차 차체 패널 스탬핑 다이의 최고 표준을 직접적으로 나타내며 다이 업계의 전문 공급업체로서 SIKAIDA의 포괄적인 강점을 보여주는 핵심 상징입니다.

상세한 제품 특징

1. 규모가 크고 구조가 복잡함

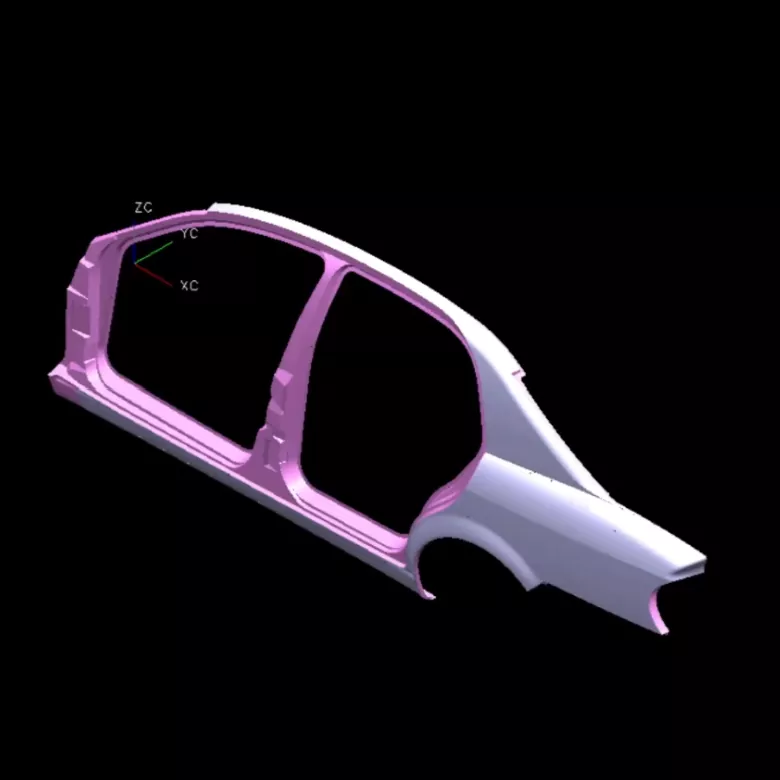

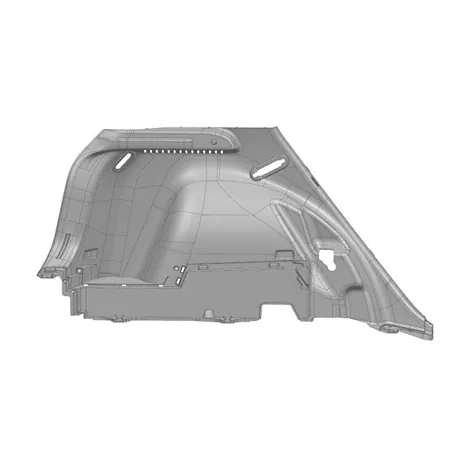

자동차의 왼쪽 패널은 크기가 크며(일반적으로 길이 1.5m 이상, 너비 0.8~1m) 딥 드로잉 기능, 복잡한 곡률, 창 개구부 및 형상선을 포함하는 복잡한 모양을 가지고 있습니다. SIKAIDA의 자동차 좌측 패널 스탬핑 다이는 장착 구멍, 보강 리브 및 측면 패널의 플랜지 디테일을 정밀하게 형성할 수 있습니다. 전문적인 시뮬레이션 분석과 금형 구조의 최적화를 통해 합리적인 응력 분포와 안정적인 성형을 보장합니다.

2. 고정밀도 및 고품질 요구 사항

자동차의 주요 외장 부품인 좌측 패널은 긁힘, 주름, 찌그러짐 등의 결함이 없어야 합니다. SIKAIDA는 금형 표면 마감 및 압력 분포에 대한 엄격한 요구 사항으로 품질을 엄격하게 관리합니다. 키 형성 표면은 거울 마감으로 미세하게 연마되어 스탬핑 중 판금과 금형 사이의 마찰로 인해 발생하는 표면 결함을 효과적으로 방지합니다.

3. 다중 공정 통합 성형

좌측 패널의 스탬핑 작업은 블랭킹, 드로잉, 트리밍, 플랜징 등 여러 공정을 연속적으로 완료해야 합니다. SIKAIDA의 자동차 좌측 패널 스탬핑 다이는 연속적인 멀티 스테이션 스탬핑을 달성하기 위해 로봇 이송 기술을 사용하여 현대 자동화 생산 라인과 원활하게 작동합니다. 이를 통해 생산 효율성과 일관된 제품 품질의 균형을 맞추고, 과학적인 프로세스 레이아웃으로 생산 주기를 단축하고 비용을 절감합니다.

4. 복잡한 안내 및 균형 시스템

측면 패널의 복잡한 모양과 큰 치수를 해결하기 위해 다이에는 고정밀 가이드 시스템(가이드 기둥, 가이드 슬리브, 측면 가이드 플레이트)이 장착되어 상부 다이와 하부 다이의 정밀한 폐쇄를 보장합니다. 포괄적인 밸런싱 시스템(질소 스프링, 기계식 밸런스 블록)은 안정적이고 안전한 스탬핑을 보장하고 다이 수명을 연장합니다.

5. 고급 윤활 및 환기 시스템

다이에는 스탬핑 중에 윤활제를 자동으로 적용하여 판금과 다이 사이의 마찰을 줄이고 성형 품질을 향상시키는 복잡한 자동 윤활 시스템이 특징입니다. 대형 드로잉 다이에는 갇힌 공기로 인해 발생하는 주름, 찌그러짐 및 기타 성형 결함을 방지하기 위한 다중 지점 환기 시스템이 장착되어 있습니다.

제품 특징 및 용도

SIKAIDA 자동차 좌측 패널 스탬핑 다이는 주로 세단, SUV, MPV와 같은 승용차용 측면 패널 제조에 사용됩니다. 또한 운전실 측면 패널 및 기타 상업용 차량 덮개 생산에도 사용할 수 있습니다. 금형은 고강도 합금강으로 제작되었으며 키 표면은 열처리 및 정밀 연마 처리되어 있어 높은 내마모성, 높은 정밀도 및 긴 수명을 제공합니다. 광범위한 생산 경험을 갖춘 전문 공장인 SIKAIDA는 다양한 차량 모델과 고객 요구에 따라 금형 솔루션을 맞춤화하여 자동차 산업의 다양한 생산 요구 사항을 충족할 수 있습니다.

제조공정 소개

1. 제품 분석 및 CAE 시뮬레이션

금형 설계에 앞서 SIKAIDA는 AutoForm 및 Dynaform과 같은 전문 스탬핑 시뮬레이션 소프트웨어를 사용하여 측면 패널의 성형성, 변형률 및 스프링백을 예측하고 품질 위험을 사전에 식별하며 공정 솔루션 및 금형 구조를 최적화하고 시험 및 수정 비용을 절감합니다.

2. 금형설계

UG, CATIA 등 고급 3D 설계 소프트웨어를 사용하여 상부금형, 하부금형, 압력링 등 모든 부품의 Full 3D 설계를 완성합니다. 금형 정확성과 안정성을 보장하기 위해 판금 두께 및 스프링백 보상과 같은 요소가 완전히 고려됩니다. 설계 계획은 전문 엔지니어가 검토하고 확인합니다.

3. 재료 선택

자동차 좌측 패널 스탬핑 다이 기판은 고품질 탄소 구조강(예: 45 강철) 또는 합금 구조강(예: 42CrMo)을 사용하여 인성과 강성을 보장합니다. 작업 부품(프로파일, 절삭날)은 고탄소, 고크롬 공구강(예: Cr12MoV, SKD11) 또는 분말 야금강을 사용하여 고경도, 내마모성을 보장하고 금형 수명을 연장합니다.

4. 정밀가공

- 황삭 가공: 대형 갠트리 밀링 머신이나 CNC 갠트리 머시닝 센터를 사용하여 정삭 여유를 두고 초기 가공을 수행합니다.

- 마무리 가공: 고속 CNC 머시닝 센터의 프로파일 및 절삭날 정밀 가공으로 치수 정확성과 표면 거칠기가 보장됩니다.

- 특수 가공: 방전 가공(EDM)은 복잡한 프로파일과 모서리를 가공하는 데 사용됩니다. 와이어 EDM은 정밀한 구멍과 윤곽을 가공하는 데 사용됩니다. 48-52 HRC의 경도를 달성하기 위해 담금질 및 템퍼링이 수행됩니다.

- 표면처리 : 프로파일에 경질크롬도금 또는 질화처리를 하여 경도 및 내마모성을 향상시키며 방청 및 탈지처리도 실시합니다.

5. 조립 및 디버깅(T0 시험 금형)

모든 구성 요소는 완전한 금형으로 조립되어 시험 성형을 위해 스탬핑 장비에 설치됩니다. 전문 기술자는 자격을 갖춘 부품이 생산될 때까지 압력 및 스트로크와 같은 공정 매개변수를 반복적으로 조정합니다. 1차 검수 및 치수 측정 확인 후 고객님께 배송됩니다.

개발 동향

1. 초대형 일체형 몰딩

자동차 측면 패널은 더 높은 금형 톤수(최대 2000톤 이상)와 치수 안정성을 요구하는 더 큰 통합 구조로 발전하고 있습니다. SIKAIDA는 지속적으로 설계 및 가공 기술을 최적화하여 신에너지 차량 및 차세대 모델의 요구 사항을 충족하는 초대형 통합 측면 패널 스탬핑 다이 개발을 가능하게 합니다.

2. 경량 소재 적용

자동차 경량화의 발달로 고강도강, 알루미늄합금 등 신소재가 널리 사용되고 있다. SIKAIDA는 새로운 재료의 성형 특성에 적응하기 위해 금형 구조와 표면 처리 기술을 최적화합니다(예: 알루미늄 합금 드로잉 다이에는 특수 코팅 및 윤활 시스템이 장착되어 있습니다).

3. 지능형 제조 및 디지털화

압력 및 온도 센서가 금형에 내장되어 스탬핑 매개변수를 실시간으로 모니터링하여 예측 유지보수 및 공정 최적화를 가능하게 합니다. 가상 디버깅을 위한 디지털 트윈 기술과 결합하면 개발 주기를 20~30% 단축하여 R&D 효율성을 높일 수 있습니다.

4. 신속한 다이 변경 및 자동화

다품종, 소규모 배치 생산 요구를 위해 금형은 자동화된 로봇 및 비전 검사 시스템과 결합된 신속한 다이 교환 구조(신속한 클램핑, 자동 위치 지정)를 채택하여 스탬핑 생산에서 높은 수준의 자동화를 달성하고 생산 유연성을 향상시킵니다.

자주 묻는 질문

Q1: 자동차 좌측 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 고품질 탄소 구조강(예: 45 강철) 또는 합금 구조강(예: 42CrMo)을 사용합니다. 작업 부품(프로파일, 절삭날)은 고탄소, 고크롬 공구강(예: Cr12MoV, SKD11) 또는 분말 야금강을 사용하여 고경도(48-52HRC)와 높은 내마모성을 보장합니다. 일부 고급 금형은 수명을 향상시키기 위해 초경합금이나 표면 코팅 기술을 사용합니다.

Q2: 자동차 좌측 패널 스탬핑 금형의 제조 주기는 얼마나 되나요?

A2: 자동차 왼쪽 패널용 스탬핑 다이의 제조 주기는 일반적으로 부품의 복잡성, 정밀도 요구 사항, 생산 능력 등의 요인에 따라 8~15개월입니다. 복잡한 곡면 측면 패널 금형의 개발 주기는 15개월을 초과할 수 있는 반면, 간단한 구조의 금형은 8~10개월 이내에 완료될 수 있습니다. 설계, 가공, 조립, 디버깅에 이르는 전체 프로세스에는 여러 부서 간의 협업이 필요합니다.
