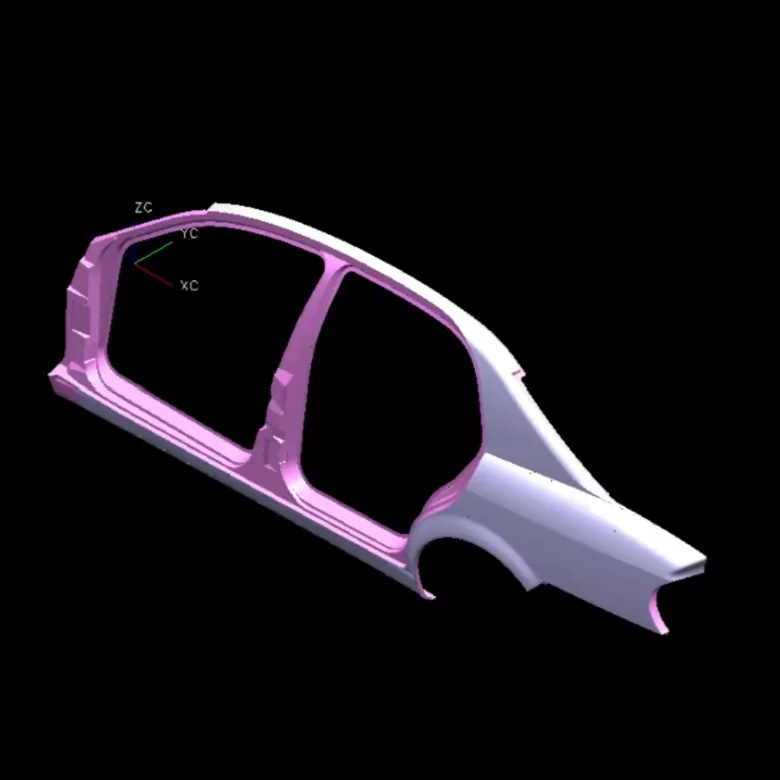

자동차 우측 패널 스탬핑 다이

SIKAIDA의 자동차 우측 패널 스탬핑 다이는 다수의 부품으로 구성된 대형 고정밀 다이 시스템으로 우측 패널(외부 패널, 내부 패널, 보강 리브 등)의 성형 요구 사항을 충족할 수 있습니다. 전문 공급업체인 SIKAIDA는 고품질 측면 패널 부품의 안정적인 생산을 보장하기 위해 엄격한 품질 관리를 통해 자동차 제조업체의 효율적인 생산을 지원합니다.

제품 세부정보

1. 대규모 및 복잡한 구조

자동차 우측 패널 스탬핑 다이는 크기가 크고(길이 1.5m 이상, 폭 0.8m 이상) 복잡한 모양을 갖추고 있어 도어 윈도우, 백미러 장착 위치 및 보강 리브와 같은 주요 기능을 형성할 수 있습니다.

2. 고정밀도 및 고품질 요구 사항

측면 패널 외관 부품용으로 설계된 금형 표면은 ±0.05mm 이내의 치수 정확도, 거울과 같은 표면 마감(Ra≤0.4μm), 매끄럽고 버(burr) 없는 가장자리로 결함이 없습니다.

3. 복잡한 성형공정

딥 드로잉, 트리밍 및 펀칭, 플랜징, 강화 리브 프레싱, 다중 스테이션 연속 성형과 같은 고급 공정을 통합하여 복잡한 부품의 성형을 효율적으로 완료합니다.

4. 정밀한 안내 및 조정 시스템

고정밀 가이드 기둥과 부싱, 조절 가능한 압력 링, 이동식 캠 슬라이더, 질소 스프링/유압 시스템을 갖추고 있어 스탬핑 정확성과 안정성을 보장합니다.

5. 고급 냉각 및 윤활 시스템

순환수 냉각, 자동 윤활 및 압축 공기 퍼지 시스템을 갖춘 이 제품은 고속 스탬핑, 금형 수명 연장 및 안정적인 생산 보장에 적합합니다.

제품 특징 및 용도

1. 일체형 성형: 일체형 성형으로 용접이 줄어들고 효율성이 향상됩니다.

2. 고효율 생산: 고속 자동화에 적응 가능하며 사이클 시간은 15-20초입니다.

3. 높은 재료 활용도: 최적화된 레이아웃, 활용률 ≥85%;

4. 좋은 일관성 : 스탬프 부품은 안정적인 품질과 강력한 호환성을 가지고 있습니다.

5. 강력한 적응성: 교체 가능한 구성 요소를 다양한 차량 모델에 적용하여 비용을 절감할 수 있습니다.

제조공정 소개

1. 제품 분석 및 공정 설계: 자동차 우측 패널 스탬핑 다이는 CAE 소프트웨어를 사용하여 스탬핑 성형성을 분석하고 공정을 최적화하며 최적의 스탬핑 솔루션을 결정합니다.

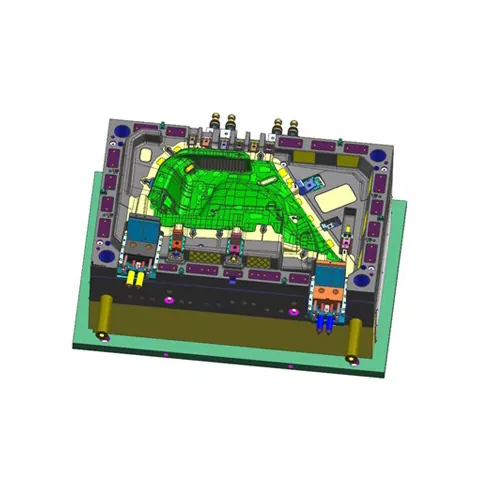

2. 금형 설계 : UG, CATIA를 활용한 Full 3D 설계로 가이드, 냉각 등 핵심 메커니즘을 개선합니다.

3. 재질 선택 : 금형베이스는 45 강을 사용하고 작업 부품은 Cr12MoV와 같은 공구강을 사용하여 마모 영역이 강화되었습니다.

4. 정밀 가공 공정 : 황삭 가공, 정삭 가공(CNC, 와이어 커팅), 표면 처리(담금질, 연마, 질화)를 통해 금형 정밀도와 내마모성을 보장합니다.

5. 조립 및 디버깅 정밀 조립 후 금형을 기계에서 테스트하고 매개변수를 조정한 후 일괄 시험 생산을 통해 금형의 안정성을 확인합니다.

SIKAIDA 자동차 우측 패널 스탬핑 다이는 자동차 제조의 핵심 장비입니다. 개발 주기는 8~15개월이고, 비용이 많이 들기 때문에 회사의 강점을 나타내는 핵심 지표입니다. 중국에 있는 우리 공장은 완전한 생산 능력을 갖추고 있으며 상호 이익을 위해 글로벌 고객에게 고품질 금형 솔루션을 제공하면서 계속 혁신할 것입니다.

자주 묻는 질문

Q1: 자동차 우측 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 다이 베이스는 일반적으로 표준 탄소 구조강(예: 45 강철)을 사용하는 반면, 작업 부품은 고탄소, 고크롬 공구강(예: Cr12MoV, DC53)을 사용합니다. 마모가 심한 부분에는 초경합금을 사용하거나 표면 강화 처리를 할 수 있습니다.

Q2: 자동차 우측 패널 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 우측 패널 스탬핑 다이는 기술, 경험 및 장인 정신의 정점입니다. 개발 주기가 길고(보통 8~15개월) 비용이 높기 때문에(수백만 위안에서 수천만 위안에 달함) 금형 회사의 종합적인 강점을 나타내는 핵심 지표가 됩니다. 자동차 산업이 신에너지, 지능화, 경량화를 향해 발전함에 따라 금형에 대한 기술 요구 사항도 계속해서 증가할 것입니다.
