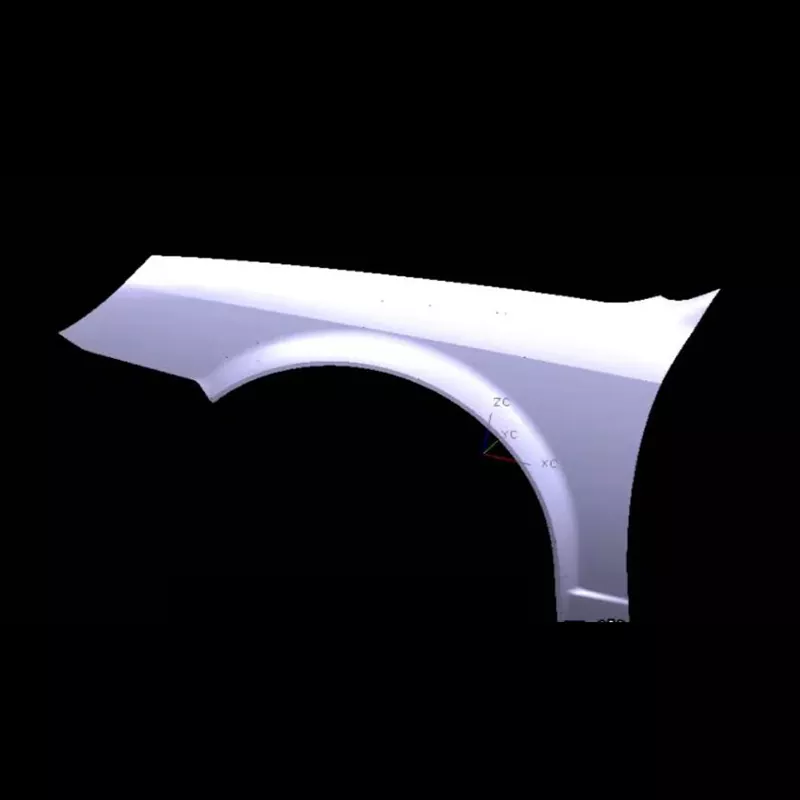

자동차 왼쪽 펜더 스탬핑 다이

SIKAIDA의 자동차 왼쪽 펜더 스탬핑 다이는 왼쪽 펜더 패널을 스탬핑하는 데 사용되는 대형 고정밀 다이로, 복잡한 곡선 표면과 가장자리 밴딩을 형성해야 합니다. SIKAIDA는 중국 최고의 자동차 스탬핑 다이 제조업체로서 광범위한 R&D 및 제조 경험, 선도적인 제품 기술을 보유하고 있으며 글로벌 자동차 제조업체에 안정적인 다이 솔루션을 제공합니다.

제품 세부정보

1. 크고 복잡한 구조

이 자동차용 좌측 펜더 스탬핑 다이는 크기가 크고(길이 800mm 이상, 폭 500mm 이상) 표면이 복잡하여 다양한 곡면의 형성과 엣지 밴딩 기능이 필요하며 매우 높은 정밀도가 요구됩니다. SIKAIDA는 첨단 설계 및 가공 기술을 통해 다양한 차량 모델의 ​​스타일링 요구 사항에 완벽하게 적응할 수 있습니다.

2. 고정밀도 및 고광택 요구 사항

왼쪽 펜더는 노출된 표면이므로 표면 결함이 없어야 합니다. 따라서 다이의 표면 거칠기는 Ra0.4 미만이어야 합니다. SIKAIDA는 금형 정밀도와 스탬핑 부품의 외관 품질을 보장하기 위해 생산의 각 단계를 엄격하게 관리합니다.

3. 복합형성과정

자동차 왼쪽 펜더 스탬핑 다이는 드로잉, 트리밍, 펀칭과 같은 여러 프로세스를 통합하고 단일 단계 드로잉 및 하이드로포밍 프로세스와 호환됩니다. SIKAIDA는 프로세스 레이아웃을 최적화하여 비용을 효과적으로 절감하고 효율성을 높입니다.

4. 복합성형시스템

왼쪽 펜더의 네거티브 앵글 및 언더컷 구조의 경우 다이에는 슬라이더 및 웨지와 같은 복잡한 메커니즘이 장착되어 있으며 합리적인 드로우 비드 및 벤팅 시스템과 결합되어 결함 형성을 방지하고 수율을 향상시킵니다.

5. 정밀 유도 및 포지셔닝 시스템

고정밀 가이드 구성 요소는 상부 다이와 하부 다이의 정확한 정렬을 보장하고 정교한 위치 지정 장치는 정확한 판금 위치 지정을 보장하여 스탬핑 정확도와 다이 수명을 향상시킵니다.

제품 특징 및 용도

이 자동차 왼쪽 펜더 스탬핑 다이는 다양한 자동차 왼쪽 펜더 생산에 적합하며 공기 역학적으로 유선형 모양을 생성합니다. 강철, 알루미늄 합금 등 다양한 재료와 호환됩니다. 전문 공급업체인 SIKAIDA는 다양한 차량 모델의 ​​요구 사항을 충족하는 맞춤형 서비스를 제공합니다.

제조공정 소개

1. 제품 분석 및 CAE 시뮬레이션

CAE 시뮬레이션은 AutoForm과 같은 소프트웨어를 사용하여 수행되어 균열, 주름 등의 결함을 예측하고 해결하여 금형 설계 및 제조 품질을 보장합니다.

2. 금형설계

UG 및 CATIA 소프트웨어를 사용하여 전체 3D 설계를 수행하여 구성 요소 세부 사항을 개선하고 합리적인 금형 구조와 안정적인 작동을 보장합니다.

3. 재료 선택

자동차 좌측 펜더 스탬핑 다이 베이스는 45강, 42CrMo 등의 고품질 강으로 제작되었으며, 작업 부품은 Cr12MoV 등의 특수강을 사용하여 높은 경도와 높은 내마모성을 보장하여 장기간 고강도 스탬핑에 적합합니다.

4. 정밀가공

황삭, 고속 CNC 마무리, 와이어 절단, 미세 연마 등의 특수 가공 공정과 담금질 및 템퍼링(경도 HRC48-52)이 결합되어 정밀도 및 표면 거칠기 요구 사항을 충족합니다.

5. 조립 및 디버깅(T0 시험성형)

조립 후 금형을 기계에서 테스트합니다. 공정 매개변수는 반복적으로 조정되고 금형은 스탬핑된 부품의 품질을 보장하고 금형을 직접 대량 생산할 수 있도록 최적화됩니다.

개발 동향:

1. 초경량 일체형 몰딩

왼쪽 펜더는 더 큰 크기와 통합된 디자인을 향해 발전하고 있습니다. SIKAIDA는 고강도 및 경량 요구 사항에 적합한 금형을 개발하기 위해 열간 성형과 같은 고급 공정을 사용합니다.

2. 지능화와 디지털화

실시간 모니터링을 위해 자동차 왼쪽 펜더 스탬핑 다이에 센서가 내장되어 있습니다. 디지털 트윈 기술과 결합해 가상 디버깅이 가능해 개발 주기를 단축하고 시험 성형 성공률을 높인다.

3. 다중 재료 및 복합 성형

알루미늄 합금 및 탄소 섬유와 같은 신소재에 적응하여 해당 복합 성형 공정 및 금형이 다양한 시장 요구를 충족하도록 개발되었습니다.

4. 적층 제조 응용 분야

3D 프린팅 기술을 활용하여 복잡한 금형 부품을 제조하면 금형 성능이 향상되고 제조 주기가 단축되며 복잡한 구조 제조의 장점이 강조됩니다.

SIKAIDA의 자동차 왼쪽 펜더 스탬핑 다이는 자동차 차체 패널 금형의 전형적인 예입니다. 8~15개월의 개발 주기와 높은 비용은 회사의 강점을 강조합니다. 중국의 전문 제조업체이자 공급업체인 SIKAIDA는 업계 동향을 파악하고 지속적으로 제품을 최적화하며 글로벌 고객에게 고품질 금형 솔루션을 제공할 것입니다.

자주 묻는 질문

Q1: 자동차 왼쪽 펜더 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 고품질 탄소 구조강(예: 45 강철) 또는 합금 구조강(예: 42CrMo)을 사용합니다. 작업 부품(프로파일, 절삭날)은 고탄소, 고크롬 공구강(예: Cr12MoV, SKD11) 또는 분말 야금강(예: CPM-D2)을 사용하여 높은 경도, 높은 내마모성 및 우수한 인성을 보장합니다.

Q2: 자동차 왼쪽 펜더 스탬핑 다이의 제조 주기는 얼마나 되나요?

A2: 자동차 왼쪽 펜더용 스탬핑 다이의 개발 주기는 길고(보통 8~15개월) 비용이 높기 때문에(수백만 위안에서 수천만 위안에 달함), 이는 금형 제조사의 종합적인 강점을 측정하는 주요 벤치마크입니다. 자동차가 지능화, 전기화, 경량화를 향해 발전함에 따라 다이에 대한 기술적 요구 사항도 계속해서 증가할 것입니다.
