자동차 트렁크 리드 내부 패널 스탬핑 다이

SIKAIDA 자동차 트렁크 리드 내부 패널 스탬핑 다이는 냉간 압연 강철, 스테인레스 스틸, 알루미늄 합금 및 기타 금속 시트를 적합한 트렁크 리드 내부 패널에 스탬핑하는 데 사용되는 크고 복잡하며 고정밀 통합 금형 시스템입니다. 이는 단일 금형이 아니라 성형, 트리밍, 펀칭 및 플랜징 공정을 한 번의 작업으로 완료할 수 있는 다중 스테이션 프로그레시브 또는 복합 금형 시스템입니다. 이는 최종 제품의 외관, 핏, 구조적 성능을 직접 결정하는 자동차 차체 패널 금형 기술의 벤치마크입니다.

핵심 제품 특징

1. 규모가 크고 구조가 복잡함

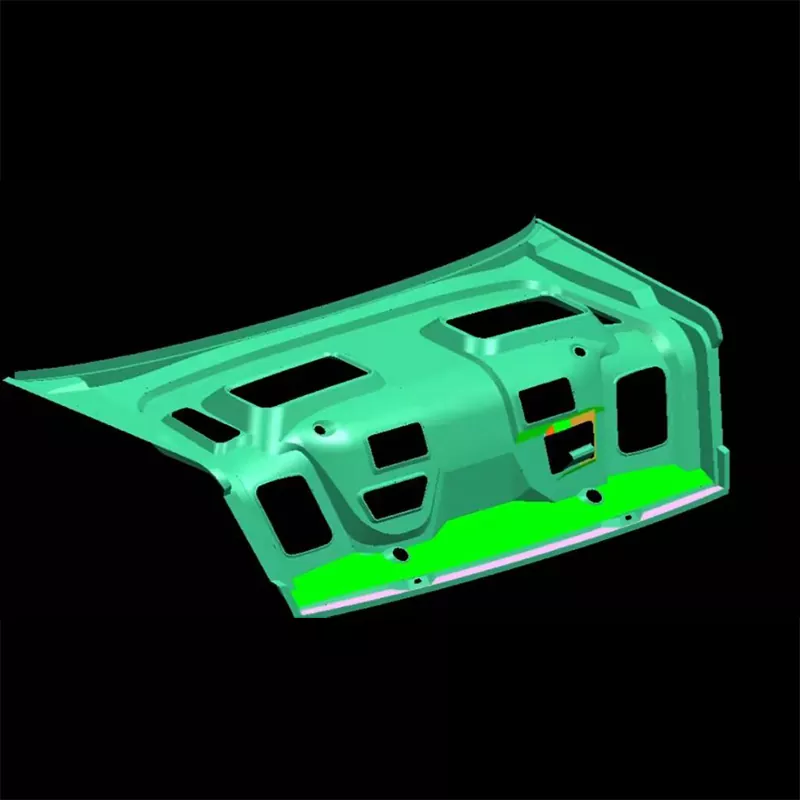

트렁크 리드 내부 패널은 일반적으로 길이 1.2m 이상, 너비 0.8~1.0m이며 보강 리브, 장착 구멍 및 플랜징 구조를 포함하는 복잡한 모양을 가지고 있습니다. 자동차 트렁크 리드 내부 패널 스탬핑 다이는 수많은 자유형 표면과 다중 스테이션 연속 가공을 활용하여 복잡한 윤곽의 정밀한 형성을 보장합니다.

2. 초고정밀도 및 표면품질

외관 및 구조적 구성 요소로서 트렁크 내부 패널은 긁힘, 주름, 균열이 필요하지 않습니다. SIKAIDA 금형은 고정밀 가공과 첨단 표면 처리 기술을 통해 매우 매끄러운 표면, 균일한 응력 분포, 최적화된 재료 흐름을 특징으로 합니다.

3. 다중 재료 호환성

냉간압연강판, 아연도금강판, 스테인리스강, 알루미늄 합금 등 다양한 판재와 호환되는 금형 구조는 다양한 재료의 성형 성능과 스프링백 특성에 최적화되어 있습니다. 유연한 생산을 달성하기 위해 특수 포지셔닝 및 인식 시스템을 통합할 수 있습니다.

4. 복합 성형 메커니즘 및 자동화

수많은 네거티브 앵글 및 언더컷 구조의 경우 자동차 트렁크 리드 내부 패널 스탬핑 다이에는 완전한 웨지, 슬라이더 및 유압 성형 메커니즘이 장착되어 있으며 자동 공급, 정밀한 위치 지정 및 안정적인 언로딩 시스템이 결합되어 안정적인 무인 대량 생산이 가능합니다.

5. 지능형 모니터링 및 제어

금형에는 압력 센서, 변위 감지기 및 온도 컨트롤러가 통합되어 성형 공정의 실시간 모니터링, 매개변수 자체 최적화 및 품질 추적성을 달성하여 배치 제품의 일관성을 보장합니다.

응용 분야

SIKAIDA 트렁크 내부 패널 스탬핑 다이는 다양한 승용차 및 관련 분야에서 널리 사용됩니다.

- 세단, 해치백, SUV, MPV

- 신에너지 자동차(순수전기차, 플러그인 하이브리드, 하이브리드)

- 자동차 부품 제조

- 자동차 애프터마켓 수리 및 교체 시장

자동차 경량화가 진행됨에 따라 알루미늄 합금 트렁크 내부 패널의 적용이 점차 확산되고 있습니다. 우리의 금형 기술은 더 높은 재료 및 프로세스 요구 사항에 적응하기 위해 계속 업그레이드되고 있습니다.

제조공정

1. 제품 분석 및 CAE 시뮬레이션

자동차 트렁크 리드 내부 패널 스탬핑 다이는 성형성 분석, 스프링백 예측 및 두께 분포 시뮬레이션을 위해 AutoForm 및 Dynaform 소프트웨어를 사용하여 균열, 주름, 스프링백과 같은 성형 결함을 사전에 방지합니다.

2. 금형설계

UG, CATIA 및 SolidWorks 소프트웨어를 사용하여 표면 설계, 가이드, 언로드 및 위치 지정 시스템을 포괄하고 재료 특성 및 장비 매개변수와 완벽하게 일치하는 전체 3D 설계입니다.

3. 재료 선택

- 작업부품 : Cr12MoV, SKD11, W6Mo5Cr4V2 (고경도, 고내마모성)

- 베이스 본체: 45# 강철, Q235(고강도, 고강성)

- 가이드 포스트 및 부싱: 베어링강, SUJ2(안정된 정밀도)

4. 정밀가공

- 황삭가공 : 갠트리밀링, 와이어 EDM

- 마무리 가공 : 고속 CNC(정확도 ±0.01mm), 연삭, 연마

- 특수가공 : 방전가공(EDM), 전해연마

- 표면 처리 : 질화, 크롬 도금, DLC 코팅

5. 조립 및 T0 시험 금형

모든 부품의 조립 및 정밀검사를 마친 후 시험성형 및 1차 검사를 실시합니다. 안정적인 대량 생산이 이루어질 때까지 지속적인 금형 수정 및 최적화를 진행합니다.

개발 동향

1. 경량화 및 일체형 성형: 알루미늄 합금과 고강도 강철을 활용하여 여러 구성 요소를 단일 장치로 통합하여 부품 수와 연결 지점을 줄입니다.

2. 열성형 및 하이드로포밍 기술: 고강도 재료에 널리 적용되는 금형에는 고급 온도 제어 시스템과 고온 내성 재료가 장착되어 500-900℃의 성형 온도를 달성합니다.

3. 스마트 제조 및 디지털화: 센서 네트워크 통합 및 디지털 트윈 기술 결합, 가상 시운전, 예측 유지 관리 및 프로세스 자체 최적화가 달성됩니다.

4. 적층 제조 응용 분야: 3D 프린팅은 복잡한 냉각수 채널과 경량 구조를 제조하는 데 사용되어 금형 효율성을 개선하고 제조 주기를 단축합니다.

5. 다중 재료 성형 기술: 강철-알루미늄 및 플라스틱-금속 복합 차체 구조에 적용 가능하며 다중 재료 성형의 특별한 요구 사항을 충족합니다.

자주 묻는 질문

Q1: 자동차 트렁크 리드 내부 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 금형의 작업 부분은 주로 고탄소, 고크롬 공구강(예: Cr12MoV, SKD11) 및 고속도강을 사용하여 높은 경도와 내마모성을 보장합니다. 베이스 부분은 강도를 보장하기 위해 45 강철 및 Q235와 같은 구조용 강철을 사용합니다. 가이드 기둥과 부싱은 베어링 강철 또는 SUJ2를 사용합니다. 금형 재료 선택은 다양한 성형 재료에 맞게 조정됩니다. 예를 들어, 알루미늄 합금을 성형할 때 재료의 접착 방지 및 열 전도성에 더 많은 주의를 기울일 것입니다.

Q2: 자동차 트렁크 리드 내부 패널 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 트렁크 내부 패널용 스탬핑 다이는 일반적으로 설계부터 배송까지 8~15개월이 소요됩니다. 특정 주기는 제품의 복잡성, 재료 유형, 정밀도 요구 사항 및 제조 회사의 기술 수준에 따라 다릅니다. 복잡한 일체형 성형 금형이나 신소재를 사용한 금형은 개발 주기가 더 길어질 수 있습니다.

Q3: 트렁크 내부 패널의 성형 품질을 보장하는 방법은 무엇입니까?

A3: 성형 품질을 보장하려면 여러 측면의 제어가 필요합니다. 첫째, 잠재적인 성형 결함을 예측하기 위한 예비 CAE 시뮬레이션 분석입니다. 둘째, 일반적으로 Ra0.4 이상이 필요한 표면 마감을 갖춘 금형 제조의 정밀도입니다. 셋째, 압력, 스트로크, 윤활을 포함한 공정 매개변수의 최적화입니다. 넷째, 성형 공정을 실시간으로 모니터링하기 위해 고급 모니터링 시스템을 사용합니다. 다섯째, 엄격한 원료검사와 공정안정성 관리이다.

Q4: 금형의 수명은 얼마나 됩니까?

A4: 재료와 공정에 따라 자동차 트렁크 리드 내부 패널 스탬핑 다이의 서비스 수명은 일반적으로 300,000~1,000,000사이클입니다. 고품질 금형 재료와 적절한 열처리 공정을 적절한 유지 관리와 함께 사용하면 금형 수명을 크게 연장할 수 있습니다. 알루미늄 합금 성형 다이의 수명은 일반적으로 강철 성형 다이의 수명보다 길다.

Q5: 다양한 재료의 성형 요구 사항을 충족하는 방법은 무엇입니까?

A5: 금형은 다양한 재료에 맞게 특별히 설계되어야 합니다. 예를 들어, 강철을 성형하려면 더 큰 성형력과 더 나은 윤활이 필요합니다. 알루미늄 합금을 형성하려면 재료 접착력과 열전도도를 고려해야 합니다. 고강도 강철을 성형하려면 더 큰 스프링백 보상이 필요합니다. 금형 모양, 공정 매개변수 및 표면 처리를 조정하여 다양한 재료의 성형 특성을 조정할 수 있습니다.
