전자 포장 흑연 보트

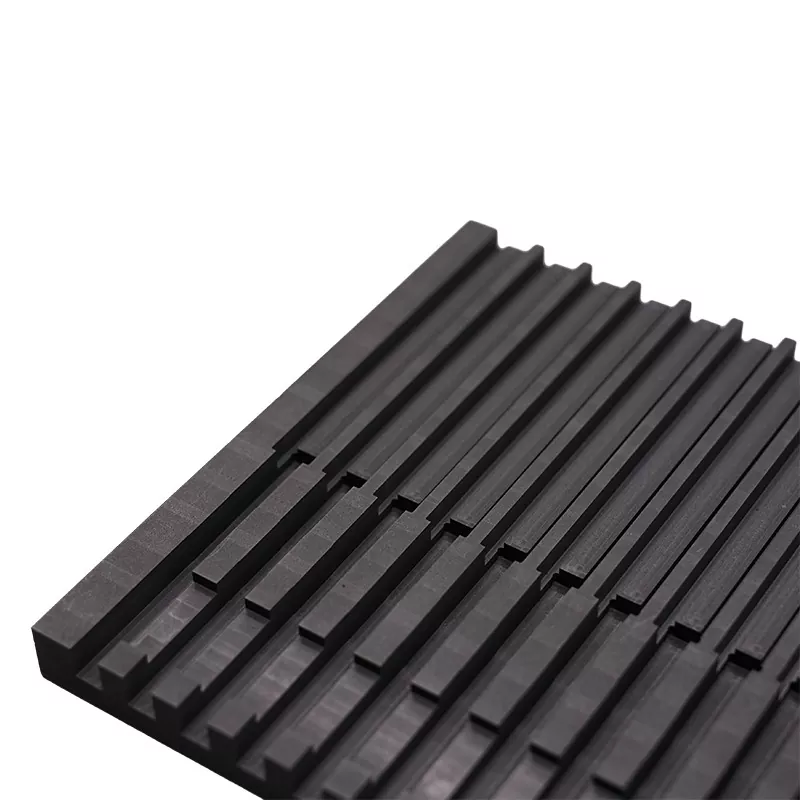

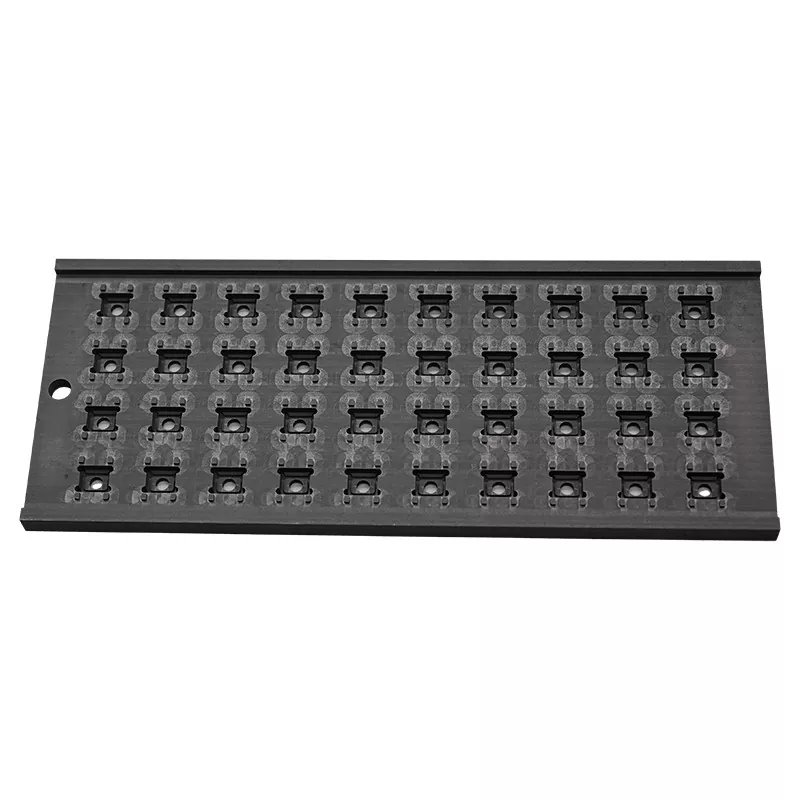

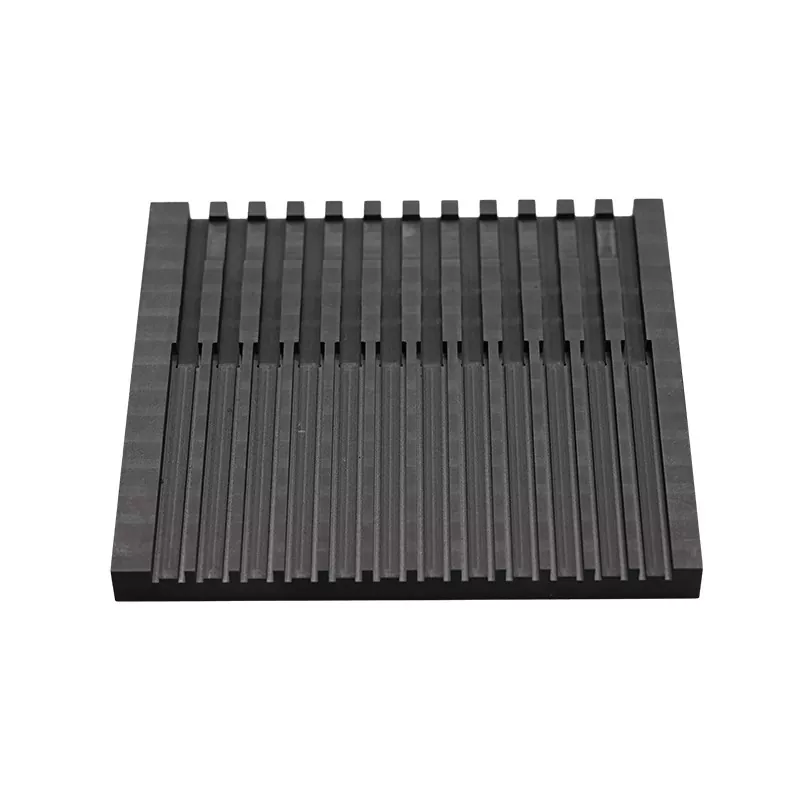

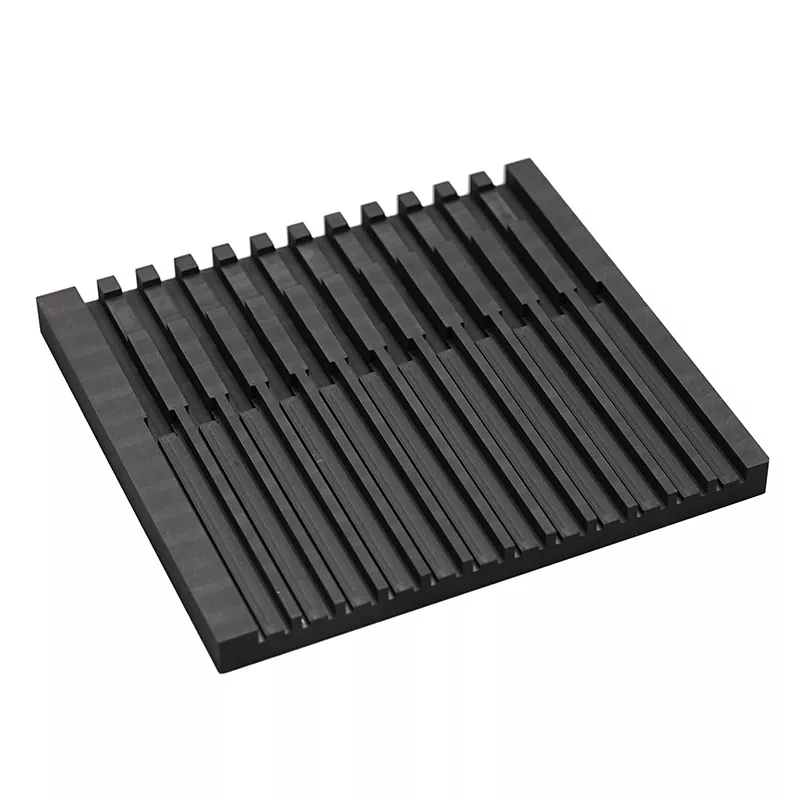

SIKAIDA의 전자 패키징 흑연 보트는 반도체 패키징 공정의 핵심 보조 제품입니다. 이 제품은 주로 탄소 함량이 99.5%를 넘는 고순도 흑연으로 만들어집니다. 우수한 열전도성, 화학적 안정성, 고온 저항성을 갖고 있어 고온 환경에서 변형 및 성능 저하를 방지하고 안정적인 포장 공정을 보장하는 소재입니다. 우리 공장에서는 CNC 가공, 정밀 연삭 등 첨단 정밀 가공 기술을 사용하여 복잡한 보트 모양의 구조물을 생산하고 정밀한 치수 제어와 우수한 표면 조도를 달성합니다.

전자 포장 흑연 보트는 부드럽고 불순물이 없으며 균열이 없는 표면을 특징으로 하여 고온 포장 중에 칩 오염을 방지합니다. 과학적으로 설계된 보트 모양은 균일한 칩 가열을 보장하여 패키징 수율과 신뢰성을 더욱 향상시킵니다. 다양한 고객 생산 요구 사항을 충족하기 위해 칩 크기 및 패키징 요구 사항에 따라 다양한 사양과 보트 모양을 맞춤 설정할 수 있습니다.

핵심 장점

1. 고순도 재료:

전자 포장 흑연 보트는 탄소 함량이 99.5% 이상인 고순도 흑연을 사용하여 탁월한 열 전도성과 화학적 안정성을 보장합니다. 이는 불순물 오염 위험을 크게 줄여 보조 재료 패키징에 대한 반도체 업계의 고순도 요구 사항을 충족합니다.

2. 정밀 보트 설계:

다양한 칩 사양을 기반으로 최적화된 보트 설계는 칩 패키징 중 균일한 가열을 보장하여 패키징 수율과 제품 신뢰성을 향상시키고 다양한 칩 패키징 요구 사항에 적응합니다.

3. 고온 저항:

최대 1500℃의 온도에서 안정적으로 작동하며 다양한 고온 포장 공정과 호환됩니다. 고온으로 인한 변형, 산화, 분해가 발생하지 않아 장기간 안정적으로 사용할 수 있습니다.

4. 우수한 화학적 안정성

전자 패키징 흑연 보트는 산화 및 부식에 대한 저항성이 뛰어나 성능에 영향을 주지 않고 반도체 패키징 산업 내 다양한 ​​화학 환경에서 장기간 사용할 수 있습니다. 이를 통해 제품 교체 빈도가 줄어들고 고객의 비용이 절감됩니다.

5. 높은 치수 정확도

±0.05mm의 치수 공차와 ±0.02mm의 기하학적 공차는 포장 장비와의 완벽한 호환성을 보장하여 치수 편차로 인한 적응 문제를 방지하고 생산 효율성과 제품 품질을 향상시킵니다.

6. 맞춤형 서비스

다양한 사양과 보트 디자인은 특정 고객 요구 사항을 충족하도록 맞춤화할 수 있으며 다양한 패키징 프로세스에 유연하게 적응하고 다양한 반도체 분야의 고객에게 맞춤형 솔루션을 제공합니다.

기술 매개변수 및 사양

응용 분야

1. 반도체 집적 회로 패키징: 다양한 IC 칩에 적응하여 정확한 온도 제어와 안정적인 지원을 보장합니다.

2. 전력 장치 패키징: 전력 반도체의 고온 패키징에 적합하며 우수한 열 전도성과 내열성을 제공합니다.

3. LED 패키징: LED 칩에 균일한 열 방출과 정확한 위치 지정을 제공합니다.

4. MEMS 장치 패키징: MEMS(미세 전자 기계 시스템) 장치의 고정밀 포지셔닝 및 지원 요구 사항을 충족합니다.

5. RF 장치 패키징: RF 칩의 우수한 전기적 성능과 열 관리를 보장합니다.

6. 광전자 장치 패키징: 레이저, 광검출기 등에 대한 정밀한 광학 정렬을 제공합니다.

자주 묻는 질문

Q1: 전자 포장 흑연 보트의 주요 재료는 무엇입니까?

A1: 탄소 함량이 99.5% 이상인 고순도 흑연 소재를 사용하여 우수한 열 전도성과 화학적 안정성을 보장합니다.

Q2: 흑연 보트의 작동 온도 범위는 무엇입니까?

A2: 당사의 흑연 보트는 -50°C ~ 1500°C의 온도 범위에서 안정적으로 작동하여 다양한 반도체 패키징 공정의 요구 사항을 완벽하게 충족할 수 있습니다.

Q3: 맞춤형 흑연 보트 제품을 제공할 수 있습니까?

A3: 그렇습니다. 우리는 고객의 특정 요구에 따라 도면 처리 또는 샘플 제작 서비스를 포함하여 다양한 사양과 보트 모양의 디자인을 맞춤화할 수 있습니다.

Q4: 제품의 치수 정확도와 표면 품질은 어떻습니까?

A4: 당사 제품은 치수 정확도 ±0.05mm, 표면 거칠기 Ra 0.8μm로 포장 장비와 완벽하게 일치합니다.
