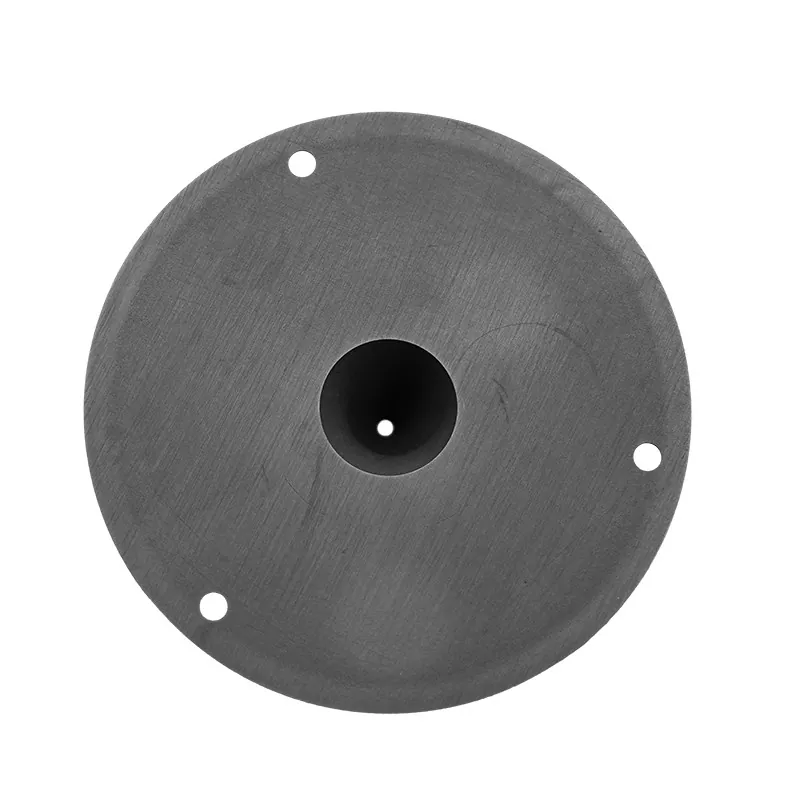

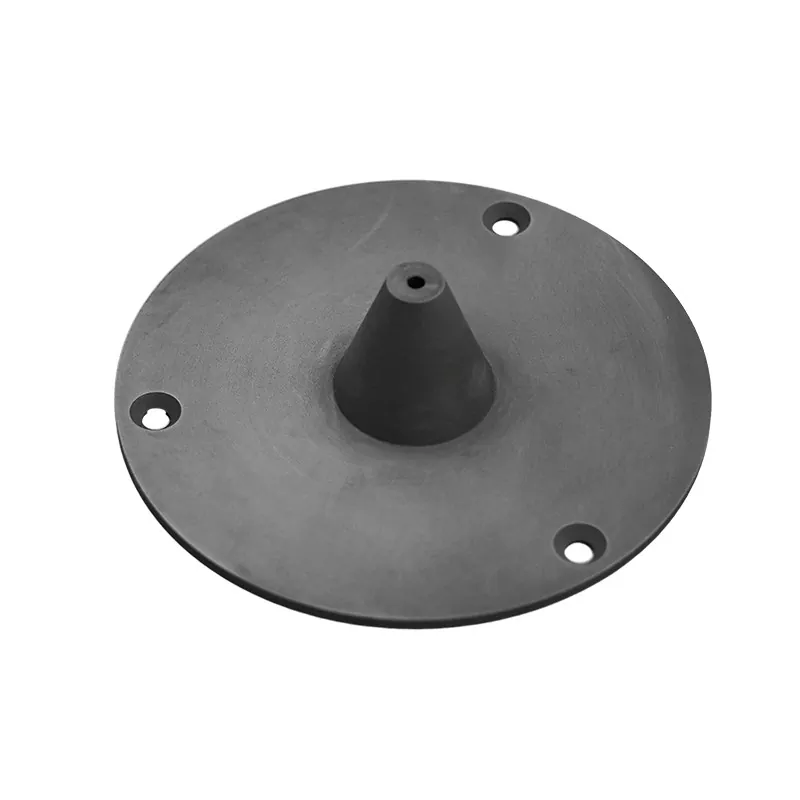

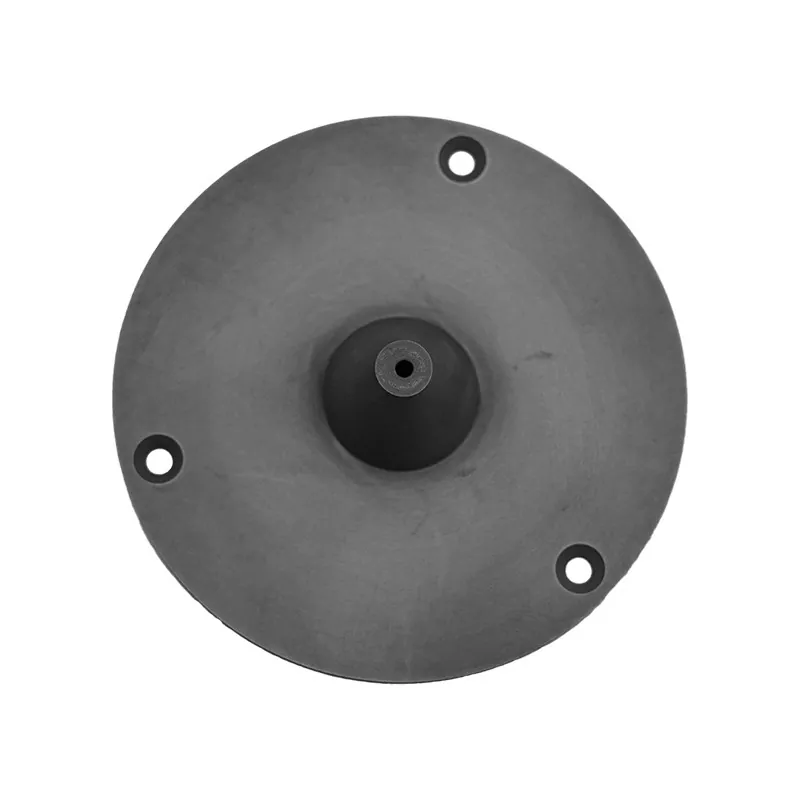

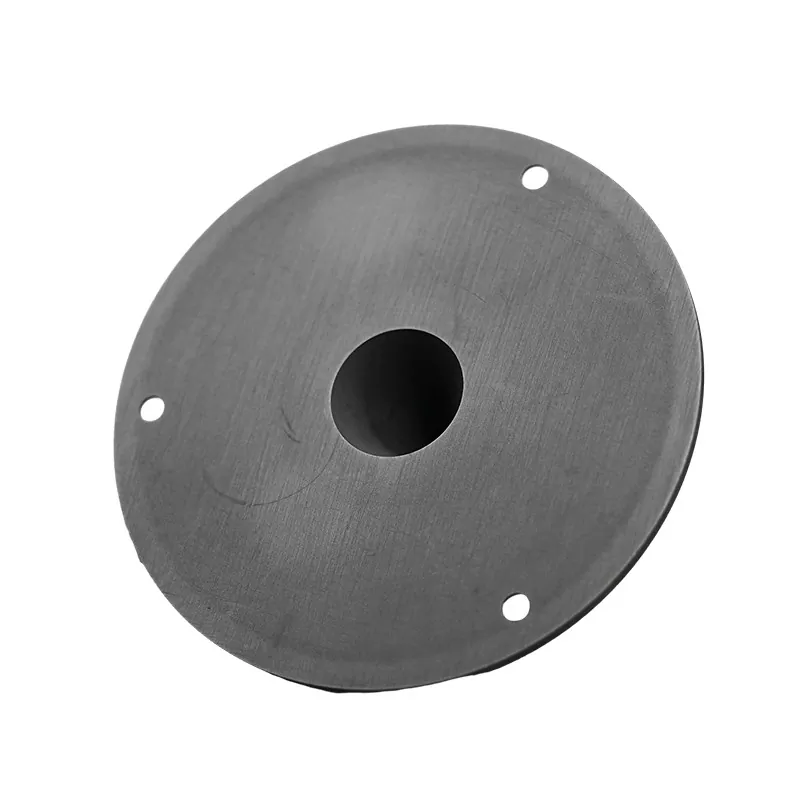

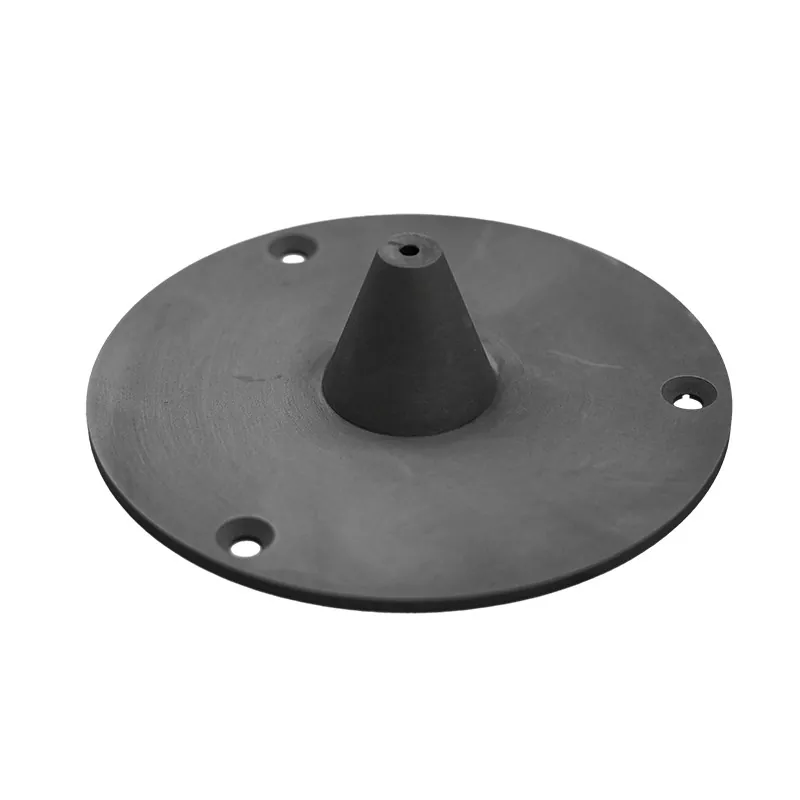

이온빔 콘

SIKAIDA 이온빔 콘은 이온빔 주입 및 전송 시스템의 핵심 구성 요소입니다. 고순도 고급 세라믹 소재를 사용하고 정밀 사출 성형 및 고온 소결을 통해 가공된 이 제품은 불순물 함량이 매우 낮고 내열성이 높으며 치수 정확도가 안정적입니다. 매우 높은 공차 요구 사항을 충족하기 위해 복잡한 형상으로 가공할 수 있으므로 고성능 반도체 이온 주입 공정에 적합합니다.

중국의 전문 제조업체인 SIKAIDA는 반도체, 평면 패널 디스플레이, 광학, MEMS(미세 전자 기계 시스템) 및 태양 에너지 분야의 전 세계 고객에게 안정적이고 비용 효율적이며 맞춤형 이온빔 콘을 제공합니다. SIKAIDA는 고급 이온빔 공정 부품을 위한 신뢰할 수 있는 장기 공급업체이자 전용 제조 공장입니다.

재료 및 제조

1. 재료

이온빔 콘은 순도 ≥99.9%의 알루미나(Al2O₃), 순도 ≥99.5%의 질화규소(Si₃N₄), 순도 ≥99.8%의 산화지르코늄(ZrO2), 용융 실리카(99.999%) 등의 재료를 사용합니다. 모든 재료는 반도체 산업의 엄격한 순도 표준을 충족하며 다양한 응용 분야의 성능 요구 사항에 적합합니다.

2. 제조공정

제조 공정에는 정밀 사출 성형, 고온 소결, CNC 정밀 가공, 경면 연마, 자동 세척 및 테스트가 포함됩니다. 최종 제품이 업계 표준과 고객 요구 사항을 충족할 수 있도록 각 프로세스는 정밀도와 품질에 대해 엄격하게 제어됩니다.

주요 제품 매개변수

1. 치수 정확도

이온빔 콘은 ±0.05mm 이내로 제어되는 공차, 표면 거칠기 Ra≤0.4μm, 내부 구멍 테이퍼 정확도 ±0.02mm, 동축성 ≤0.03mm, 직각도 ≤0.02mm를 갖습니다. 이러한 매우 높은 치수 정확도는 이온빔 전송의 정밀도를 효과적으로 보장합니다.

2. 표면처리

표면 처리에는 경면 마감을 위한 기계적 연마, 표면 특성을 향상시키는 UV 경화 코팅, 내마모성을 향상시키는 긁힘 방지 코팅, 불순물을 제거하고 안정성을 향상시키는 산세척 및 부동태화 처리가 포함됩니다. 적용 요구 사항에 따라 적절한 처리 방법을 선택할 수 있습니다.

3. 성과지표

이온빔 콘은 -196℃ ~ +800℃의 온도 범위에서 작동하여 극한의 온도 환경에서도 안정적인 작동을 보장합니다. 이 제품은 체적 저항률 ≥101⁴Ω·cm 및 표면 저항률 ≥101²Ω을 보유하여 우수한 절연 특성을 나타냅니다. 또한 플라즈마 및 화학적 부식에 대한 저항성이 뛰어나 복잡한 공정 환경에 적응할 수 있습니다.

핵심 장점

1. 초고순도: 원료 순도가 99.9%를 초과하여 반도체 웨이퍼의 오염을 최소화하고 장치의 안정적인 전기적 성능을 보장하며 반도체 제조의 엄격한 순도 요구 사항을 충족합니다.

2. 매우 높은 기하학적 정확도: 테이퍼 오류는 ±0.05mm 이내로 제어되고 진원도 오류는 0.02mm 이하로 제어되어 이온빔 전송 시스템의 설치 및 사용 요구 사항과 정확하게 일치하여 대량 생산 중에 일관된 제품 치수를 보장합니다.

3. 거울과 같은 표면 품질: 표면 거칠기 Ra≤0.4μm로 이온 빔 산란을 효과적으로 줄이고 이온 빔 전송의 균일성을 향상하며 반도체 장치의 주입 정확도를 더욱 최적화합니다.

4. 넓은 온도 범위 안정성: 극저온부터 고온 환경까지 안정적으로 작동합니다. 이 소재는 열팽창 계수가 매우 낮아 온도 변화에도 탁월한 치수 안정성을 유지하고 온도 변화로 인한 성능 영향을 방지합니다.

5. 우수한 절연성 및 내식성: 이온빔 전송 중 전하 축적을 효과적으로 방지하고 강산, 강알칼리 및 다양한 플라즈마 부식을 견뎌 복잡한 공정 환경에서 장기간 안정적인 작동을 보장합니다.

맞춤형 서비스

제품 모델과 크기는 다양한 프로세스 요구 사항에 따라 맞춤 설정할 수 있습니다. 지원되는 도면 형식에는 STP, STEP, IGS, XT, DXF, DWG, PDF 및 실제 샘플이 포함됩니다. 배송 기간은 샘플 배송이 4~7주, 배치 제품 배송이 8~12주 정도 소요됩니다. 당사의 품질 시스템은 ISO9001:2015, SGS RoHS, REACH 및 SEMI 표준을 준수하여 제품 품질과 배송 효율성을 종합적으로 보장합니다.

응용 분야

이온빔 콘은 반도체 제조의 이온 주입기, 평면 디스플레이의 처리 장비, 광학 장치 제조의 이온빔 증착(IBD) 및 이온빔 에칭(IBE) 시스템, MEMS(미소 전자 기계 시스템) 제조, 태양 전지용 이온 도핑 장비, IGBT(절연 게이트 양극성 트랜지스터) 및 전력 MOSFET과 같은 전력 반도체 장치의 이온 주입 공정 등 다양한 분야에서 널리 사용됩니다.

자주 묻는 질문:

Q1: 이온빔 콘에는 일반적으로 어떤 재료가 사용됩니까?

A1: 고순도 알루미나(Al2O₃), 질화규소(Si₃N₄), 산화지르코늄(ZrO2) 등 첨단 세라믹 소재를 주로 사용하고 있습니다. 이 재료는 매우 높은 순도, 우수한 고온 저항 및 안정적인 전기적 특성을 가지고 있습니다.

Q2: UET는 맞춤형 사양과 표면 처리를 제공할 수 있습니까?

A2: 그렇습니다. UET는 프로세스 요구사항에 따라 콘의 크기, 테이퍼, 재료 유형 및 표면 처리를 맞춤화할 수 있습니다. 우리는 광범위한 제조 경험을 보유하고 있으며 고객의 특정 응용 요구 사항을 충족할 수 있습니다.

Q3: 이온빔 콘의 정밀도와 품질은 어떻게 보장됩니까?

A3: 우리는 ISO9001:2015 품질 관리 시스템을 채택하고 3차원 측정기, 표면 거칠기 테스터, X선 형광 분광계를 포함한 고정밀 테스트 장비를 갖추고 있어 모든 제품 배치가 엄격한 산업 표준을 충족하는지 확인합니다.

Q4: 납품 주기는 무엇입니까?

A4: 샘플 배송 주기는 4~7주이고, 배치 제품 배송 주기는 8~12주입니다. 구체적인 주기는 제품의 복잡성과 주문 수량에 따라 다릅니다.
