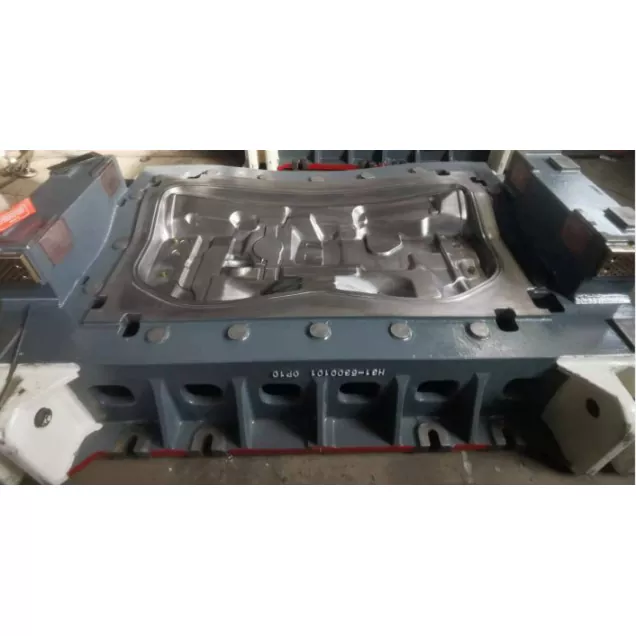

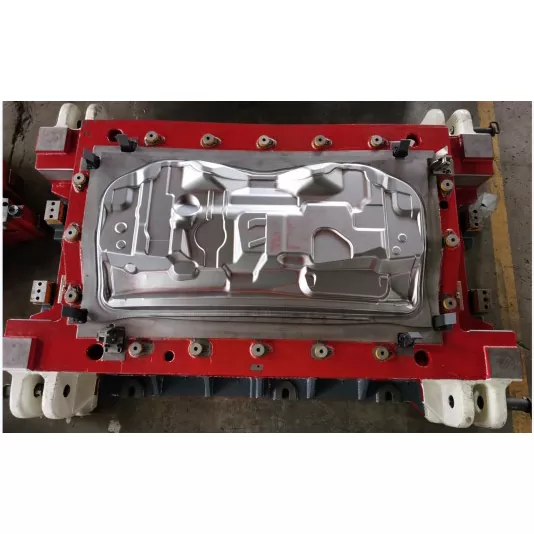

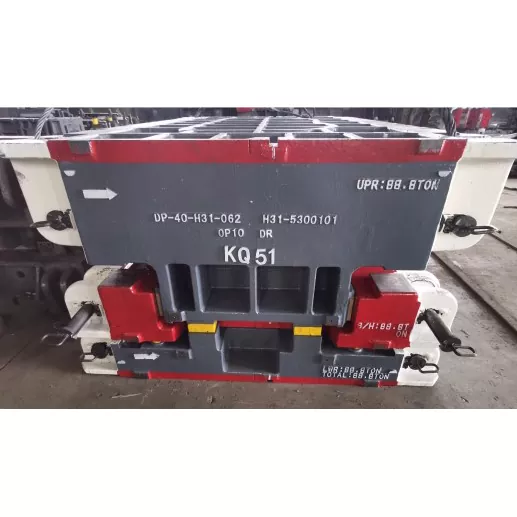

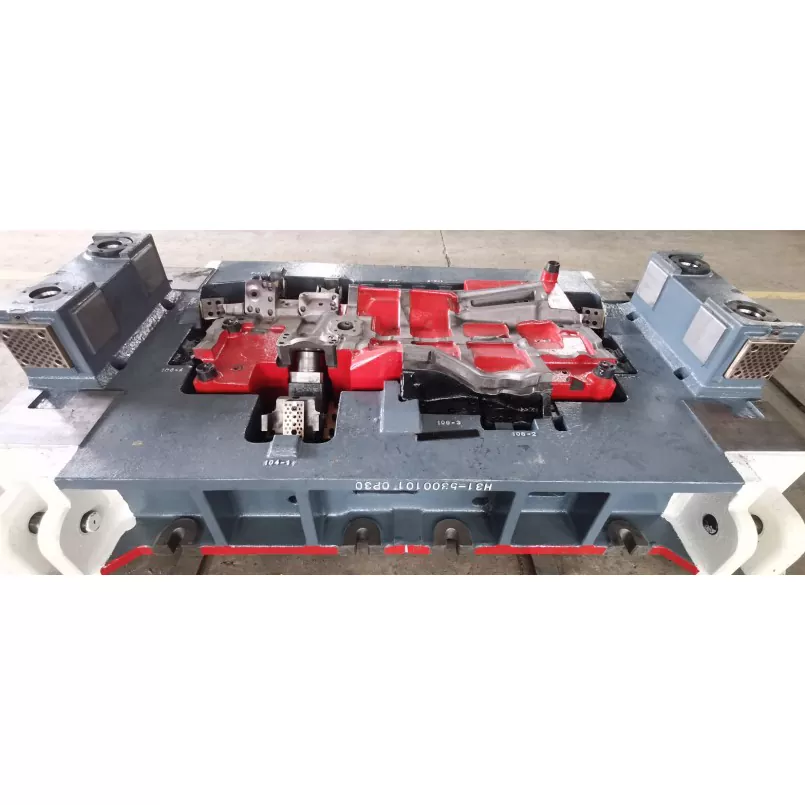

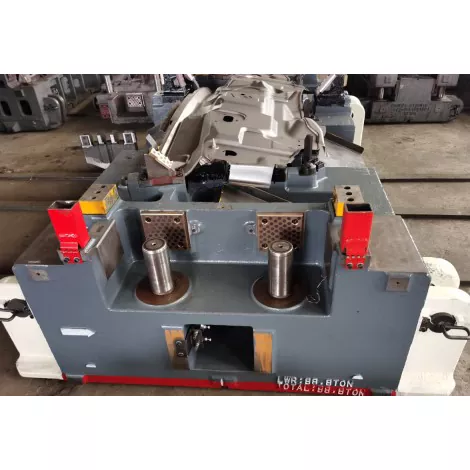

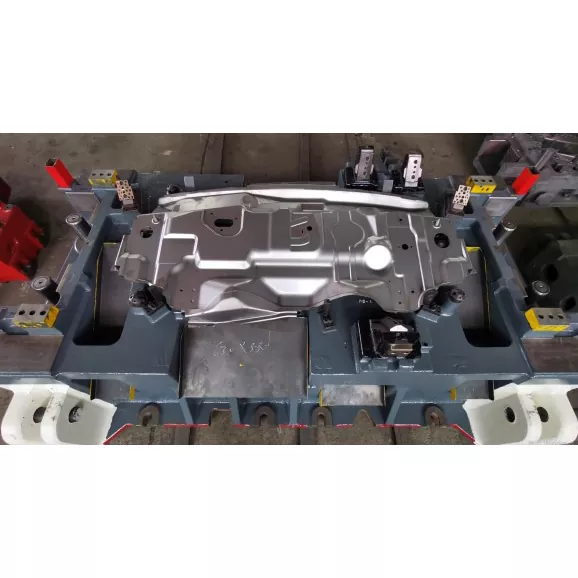

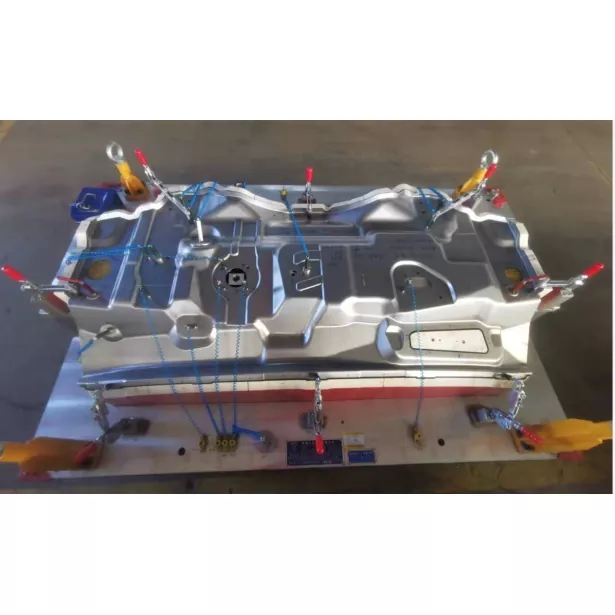

자동차 전면 패널 어셈블리 스탬핑 다이

SIKAIDA 자동차 전면 패널 어셈블리 스탬핑 다이는 자체 개발한 고급 정밀 장비로 전면 패널 어셈블리의 대량 생산에 적합합니다. 전면 패널 어셈블리(대형 본체 패널)의 복잡한 구조와 높은 요구 사항을 해결하는 이 다이는 첨단 기술을 통합하여 주요 생산 과제를 해결합니다. 공장에는 다이 품질이 표준을 충족하는지 확인하기 위해 전문 장비와 전담 팀이 갖추어져 있습니다.

제품 세부정보

1. 대형 차체 패널 구조 형성

재료 흐름 및 스트레칭의 정밀한 제어, ±0.1mm 이내의 주요 치수 정확도, 평탄도 오류 ≤0.15mm/m; 딥 드로잉 영역에서는 재료 결함을 방지하고 수율을 향상시키기 위해 다중 패스 프로그레시브 성형을 사용합니다.

2. 복합곡면 성형기술

자동차 전면 패널 조립 스탬핑 다이는 쌍곡면 성형과 조정 가능한 프로파일 구조를 활용합니다. CAE 분석 및 공정 최적화와 결합되어 주름 및 균열과 같은 문제를 해결하고 ±0.05mm 이내의 표면 정확도를 달성하여 인접 부품과의 호환성을 보장합니다.

3. 통합보강보 설계

전면 패널과 보강 빔은 분할 캐비티 기술을 사용하여 통합되어 고강도 재료에 적용되고 보강 빔의 기하학적 정확성(직진도 ≤0.1mm/m, 평행도 ≤0.15mm)을 보장합니다.

4. 다성분 통합성형

여러 공정이 통합되어 단일 스탬핑 작업으로 다중 부품 성형이 완료됩니다. 모듈식 설계와 빠른 금형 변경으로 다중 사양 생산에 적응하여 재료 활용률 ≥80%를 달성하고 생산 효율성을 향상시킵니다.

5. 높은 정밀도와 안전 성능

고정밀 안내 및 압력 피드백 제어는 ±0.05mm 이내의 중요한 구멍 정확도를 보장합니다. 최적화된 구조 설계는 충돌 시 설계된 변형을 보장하여 탑승자의 안전을 보장합니다.

6. 지능형 공정 제어 및 최적화

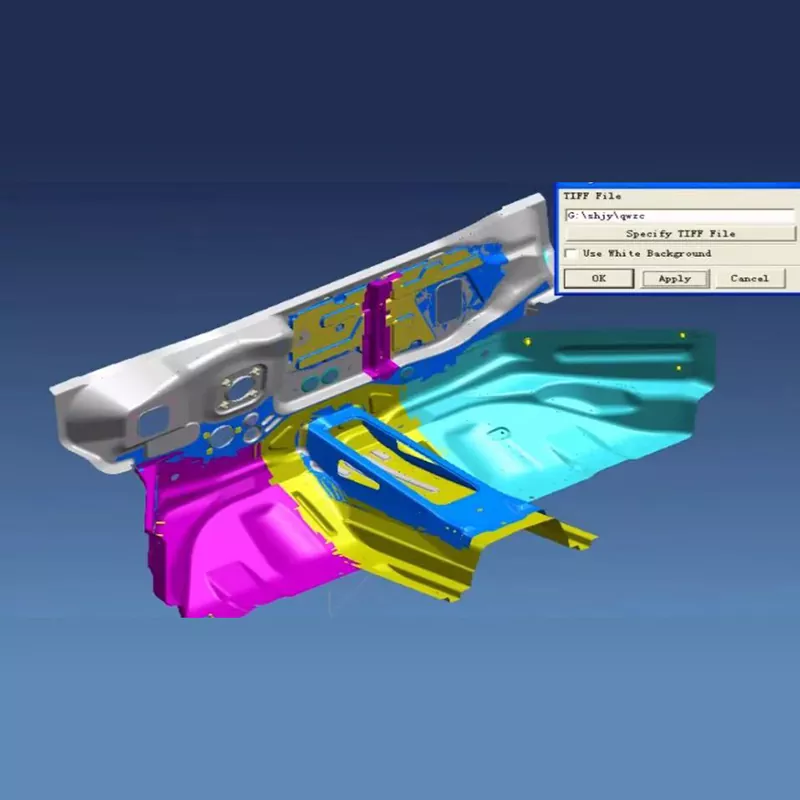

자동차 전면 패널 조립 스탬핑 다이는 최적화된 설계를 위해 CAE 소프트웨어를 활용하고, 3루프 제어 및 지능형 모니터링 시스템을 사용하여 성형 상태를 실시간으로 모니터링하여 안정적인 제품 품질을 보장합니다.

제품 특징 및 용도

1. 승용차: 차체 강성과 충돌 안전을 보장하고 외부 밀봉 요구 사항을 충족합니다.

2. 상업용 차량: 큰 충격을 견디고 구조적 신뢰성과 내구성을 보장합니다.

3. SUV/오프로드 차량: 대형 엔진실에 적응하여 전면 보호 기능을 강화합니다.

4. 전기 자동차: 경량 설계를 고려하면서 배터리 팩, 냉각 덕트와 같은 특수 요구 사항에 적응합니다.

5. 경주용 자동차/고성능 자동차: 공기 역학적, 경량 및 높은 강성 요구 사항을 충족합니다.

6. 트럭/버스: 대형 차량에 적합하여 하중 지지력과 충돌 안전을 보장합니다.

제조공정 소개

1. 제품 설계 및 분석

최적의 매개변수를 결정하고 안전성과 조립 정확도의 균형을 맞추기 위해 성형성 분석 및 공정 최적화에 전문 소프트웨어가 사용됩니다.

2. 금형 구조 설계

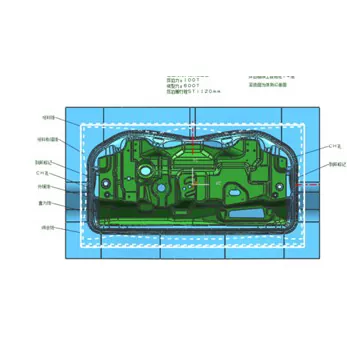

풀 3D 디자인, 모듈식 구조, 유지보수 용이, 자동화된 생산 및 로봇 작동에 적용 가능.

3. 재료 선택 및 준비

- 작업 부품 : 고경도 금형강을 선택하고 딥 드로잉 영역에 특수 합금을 사용합니다.

- 몰드 베이스/표준 부품: 강도와 정밀도를 보장하기 위해 고품질 강철이 선택됩니다.

- 표면처리 : 질화처리, 경질크롬도금 등으로 마찰과 접착력을 감소시킵니다.

4. 정밀 가공 공정

황삭 가공은 정삭 가공 여유를 허용합니다. 고급 장비를 사용하여 마무리 작업을 수행하여 표면 거칠기 Ra0.2, 구멍 위치 정확도 ±0.01mm, 표면 강화 처리 후 경도 ≥HV950을 달성합니다.

5. 어셈블리 및 디버깅

정밀 조립, 기계 내 매개변수 디버깅, 첫 번째 부품 검사 및 배치 시험 생산은 금형 안정성과 신뢰성을 보장합니다.

개발 동향

1. 경량 및 고강도: 신소재에 적응하고 고급 공정을 채택하여 경량성과 안전성의 균형을 유지합니다.

2. 정밀도 및 안전 최적화: 미크론 수준의 정밀도를 향해 발전하고 온라인 감지 및 충돌 최적화를 강화합니다.

3. 유연한 생산: 신속한 금형 교체(15분 이내), 다품종, 소규모 배치 생산에 적합

4. 디지털 디버깅: 디지털 트윈을 결합하여 개발 주기를 30% 이상 단축합니다.

5. 녹색 제조: 환경 친화적이고 에너지 절약적이며 신에너지 차량의 요구에 부응합니다.

자주 묻는 질문

Q1: 자동차 전면 패널 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 작업 부품은 주로 SKD11, Cr12MoV, DC53과 같은 고경도 금형강을 사용합니다. 딥 드로잉 성형 부품 및 빔 성형 영역 강화에는 분말 야금 고속도강 또는 초경합금이 사용됩니다. 금형 프레임에는 45강, Q235 등 구조용 강을 사용하고, 가이드 필러, 가이드 슬리브 등 표준 부품에는 베어링강 GCr15를 사용한다. 매우 까다로운 곡면 성형 표면의 경우, 금형의 내마모성과 수명을 보장하기 위해 세라믹 또는 다이아몬드 코팅 재료가 사용되는 경우가 있습니다.

Q2: 자동차 전면 패널 조립 금형의 생산 주기는 얼마나 되나요?

A2: 전면 페시아 어셈블리의 복잡성과 정밀도 요구 사항에 따라 생산 주기는 일반적으로 16~24주입니다. 표준 전면 페시아 조립 금형은 약 16주가 걸리고, 복잡한 곡선형 전면 페시아 금형은 20주가 걸리며, 초대형 또는 경량 전면 페시아 조립 금형에는 24주 이상이 필요할 수 있습니다. 구체적인 주기는 전면 페시아 구조의 복잡성, 곡면 형성의 난이도, 충돌 안전 성능 요구 사항에 따라 달라집니다.

Q3: 금형의 수명은 얼마나 됩니까?

A3: 정상적인 사용 및 유지 관리 조건에서 전면 페시아 어셈블리 스탬핑 금형의 수명은 300,000사이클 이상에 도달할 수 있습니다. 고품질 재료 선택, 적절한 열처리 및 정밀 가공을 통해 일부 금형의 수명은 500,000사이클에 달할 수 있습니다. 딥드로잉 성형 영역, 빔 성형 표면 강화, 곡면 등 마모가 심한 영역은 제품 품질과 성형 안정성을 보장하기 위해 정기적인 유지 관리 및 교체가 필요합니다.

Q4: 프론트 페시아 어셈블리의 정밀도와 안전 성능은 어떻게 보장되나요?

A4: CAE 분석을 통해 성형 공정 매개변수를 최적화하고, 고정밀 가이드 시스템을 사용하고, 재료 스프링백 및 두께 분포를 제어하고, 금형 정밀도를 정기적으로 검사 및 유지함으로써 전면 패널 어셈블리의 치수 정확도를 ±0.1mm 이내로 제어할 수 있으며 결합 표면의 평탄도를 0.15mm/m 이내로 도달할 수 있습니다. 동시에 합리적인 구조 설계와 열처리 공정을 통해 전면 패널 어셈블리가 충분한 구조적 강도와 충돌 안전 성능을 보장합니다.

Q5: 자동차 전면 패널 조립 스탬핑 다이 제조 공정의 주요 제어 사항은 무엇입니까?

A5: 전면 패널 조립 금형 제조 시 주요 제어 사항은 다음과 같습니다. ① 평탄도와 표면 정확성을 보장하기 위해 대형 커버 표면 프로파일을 정밀하게 가공합니다. ② 보 구조물의 성형품질을 강화하여 위치와 강도를 확보한다. ③ 결함 형성을 방지하기 위해 복잡한 곡면의 재료 흐름 제어; ④ 조립 정확도를 보장하기 위해 장착 구멍을 정밀하게 가공합니다. ⑤ 경도와 인성을 확보하기 위한 열처리 공정. 각 제어 지점에는 엄격한 품질 검사와 공정 제어가 필요하며, 특히 대형 커버 성형 및 복잡한 곡면 구조의 정밀한 제어가 필요합니다.
