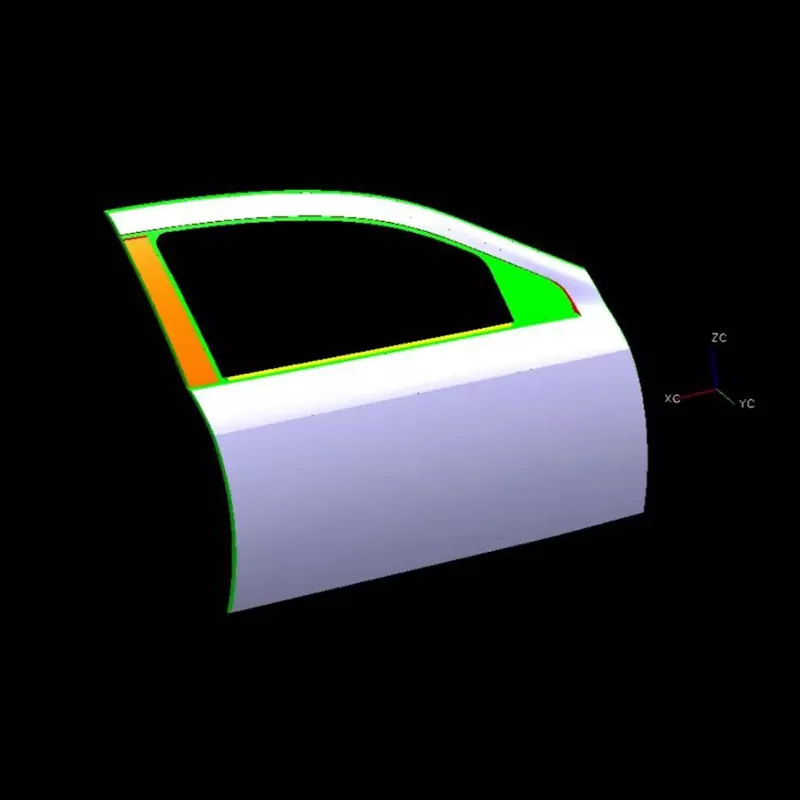

자동차 오른쪽 전면 도어 외부 패널 스탬핑 다이

SIKAIDA 자동차 우측 전면 도어 외부 패널 스탬핑 다이는 우측 전면 도어 외부 패널 스탬핑을 위한 핵심 맞춤형 장비입니다. 전문 공급업체인 SIKAIDA는 높은 표준을 준수하여 고정밀, 고표면 품질의 오른쪽 전면 도어 외부 패널에 금속 재료를 스탬핑합니다. 이는 제품 품질을 보장하는 데 중요하며 중국 최고의 금형 공장으로서의 포괄적인 강점을 반영합니다.

제품 세부정보

1. 큰 곡면 성형

오른쪽 앞문 외부 패널은 크기가 1.5m를 초과하고 곡면이 복잡해 주요 기능을 한 번만 성형해야 합니다. SIKAIDA는 5축 CNC 가공 및 수동 마무리를 사용하여 금형 정밀도와 표면 품질을 엄격하게 제어하고 고급 공장 장비를 사용하여 성형 결과를 보장합니다.

2. 고정밀도 및 고광택 요구 사항

외부 구성 요소인 도어 외부 패널은 매끄럽고 결함 없는 마감이 필요합니다. SIKAIDA 자동차 우측 전면 도어 외부 패널 스탬핑 다이의 작업 표면 거칠기는 Ra0.4μm 이상입니다. 특수연마와 최적화된 간극 및 압력 표면 설계를 통해 시트 소재에 균일한 응력을 보장하고 결함 없는 표면을 보장합니다.

3. 복잡한 프로세스 통합

열성형, 레이저 용접 등 첨단 공정에 적용할 수 있는 SIKAIDA 금형은 다양한 보조 장치를 통합해 복잡한 성형 구조 구성이 가능하고 효율성과 품질이 향상되며 전문적인 기술력을 선보입니다.

4. 강력한 하역 및 안내 시스템

도어 외부 패널의 복잡한 구조를 위해 금형에는 변형 없이 시트 재료의 원활한 탈형을 보장하기 위해 정밀하게 구성된 스프링 구성 요소와 함께 고정밀 가이드 및 언로드 시스템이 장착되어 생산 효율성과 수율이 향상됩니다.

5. 정밀제어 및 모니터링 시스템

고급 금형에는 스탬핑 공정을 실시간으로 모니터링할 수 있는 완벽한 감지 시스템이 장착되어 있습니다. 일부 금형은 자동 윤활 및 금형 조정 기능을 통합하여 지능형 생산을 달성하고 안정성을 향상시킵니다.

제품 특징 및 용도

이 자동차 우측 전면 도어 외부 패널 스탬핑 다이는 다양한 승용차 및 상업용 차량의 도어 제조에 사용됩니다. SIKAIDA는 경량화 추세에 맞춰 고강도 강철 및 알루미늄 합금 소재와의 호환성을 확장합니다. 중국의 전문 공급업체로서 맞춤형 솔루션을 제공할 수 있습니다.

제조공정 소개

1. 제품 설계 및 CAE 분석 자동차 우측 전면 도어 외부 패널 스탬핑 다이는 성형 분석 및 공정 최적화, 결함 예측 및 금형 제조 기반 마련을 위해 AutoForm과 같은 전문 소프트웨어를 활용합니다.

2. 금형 구조 설계 UG 및 CATIA 소프트웨어를 사용하여 전체 3D 설계를 수행하며, 모든 금형 시스템을 종합적으로 고려하고 정확성과 유지 관리성의 균형을 맞추고 설계 오류를 줄입니다.

3. 소재선택 45#강, Cr12MoV 등 고품질 소재를 선택하여 금형의 고강도, 고내마모성을 확보하고, 장기 고강도 생산에 적합하며, 품질 기반을 공고히 합니다.

4. 정밀가공 : 황삭, 정삭(고속 CNC 등), 경면연마, 경질크롬도금 등을 실시하여 금형수명과 스탬핑 품질을 보장합니다.

5. 조립 및 디버깅(T0 시험 성형): 정밀 조립 후 기계에서 금형을 테스트하여 공정 매개변수를 조정하고, 첫 번째 부품을 검사하고, 금형과 공정을 최적화하고, 적격 제품의 안정적인 생산을 보장합니다.

개발 동향:

1. 초경량 일체형 몰딩

경량화 추세에 맞춰 신소재에 적합한 금형을 개발하고, 일체형 성형 기술을 적용해 부품 수를 줄이고 효율성과 안정성을 높였습니다.

2. 지능형 디지털 생산

디지털 트윈 기술과 결합된 금형에 내장된 센서는 실시간 모니터링과 가상 디버깅을 지원하여 R&D 주기를 단축하고 지능형 업그레이드를 촉진합니다.

4. 다중 재료 및 복합 공정

다중 재료 차체에 적응하고, 금형에 복합 공정 적용을 강화하며, 강철, 알루미늄 등 다양한 재료의 가공 적응성을 향상시킵니다.

4. 적층 제조 및 재제조

Automotive Right Front Door Outer Panel Stamping Die는 금속 3D 프린팅을 활용해 제조 효율성을 높이고 레이저 재제조 등의 기술을 통해 금형 수명을 연장하는 친환경 개발 개념을 구현합니다.

자주 묻는 질문

Q1: 자동차 우측 전면 도어 외부 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 몰드 베이스는 일반적으로 고품질 탄소 구조강(예: 45#) 및 합금 구조강(예: 42CrMo)을 사용합니다. 작업 표면은 고탄소, 고크롬 공구강(예: Cr12MoV, SKD11) 또는 분말 야금강(예: CPM-VANADIS 6)을 사용하여 고강도, 고내마모성 및 고인성을 보장합니다. 일부 고급 금형에는 초경합금이나 세라믹 재료도 사용됩니다.

Q2: 자동차 우측 전면 도어 외부 패널용 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 우측 전면 도어 외부 패널 스탬핑 다이의 제조 주기는 일반적으로 제품의 복잡성, 기술 요구 사항 및 제조 회사의 역량에 따라 8~15개월입니다. 개발에는 설계, 분석, 처리, 조립, 디버깅 등 여러 단계가 포함되며 기술, 경험 및 시간의 정점입니다.

Q3: 오른쪽 전면 도어 외부 패널의 스탬핑 다이의 서비스 수명을 어떻게 보장합니까?

A3: 금형의 서비스 수명을 보장하는 핵심에는 다음이 포함됩니다. ① 고품질 금형 재료 및 고급 열처리 공정을 선택합니다. ② 정밀 가공 및 엄격한 품질 관리; ③ 잘 설계된 윤활 및 냉각 시스템. ④ 표준화된 운영, 유지관리 및 정기적인 유지관리 ⑤ 시기적절한 마모 수리 및 재제조. 이러한 포괄적인 조치를 통해 다이 수명은 500,000~1,000,000사이클 이상에 도달할 수 있습니다.
