자동차 소형 브래킷 스탬핑 다이

소형 자동차 브래킷은 어셈블리를 지지하고, 위치를 고정하고, 구조를 연결하고, 하중을 전달하는 데 사용되는 중요한 하중 지지 구성 요소입니다. SIKAIDA 자동차 소형 브래킷 스탬핑 다이는 엔진 및 서스펜션과 같은 다양한 정밀 브래킷을 위해 특별히 설계되었으며 복잡한 지지대와 정밀 구멍 위치 지정을 통합하여 자동차 생산의 엄격한 요구 사항을 충족합니다.

핵심 제품 특징

1. 복잡한 지지구조 형성

브라켓의 컴팩트한 크기와 복잡한 구조에도 불구하고 SIKAIDA 금형은 정밀한 시뮬레이션과 스프링백 보정을 통해 임계 치수를 ±0.1mm 이내로 제어하여 평탄도, 구멍 정확도 및 구조적 강성이 표준을 충족하도록 보장합니다.

2. 고강도, 고강성

자동차 소형 브라켓 스탬핑 다이의 핵심 부품은 SKD11, Cr12MoV 등의 고경도 금형강을 사용하여 열처리 후 HRC 48~52의 경도를 달성합니다. 이를 통해 고주파 충격 하중을 견딜 수 있고 500,000주기를 초과하는 사용 수명을 가지며 안정적인 하중 지지 능력을 보장합니다.

3. 다기능 통합 디자인

스탬핑, 벤딩, 펀칭 등 여러 공정을 통합하고 슬라이드 블록, 질소 스프링과 같은 메커니즘을 통합하여 복잡한 공정을 한 번의 스트로크로 완료할 수 있어 생산 효율성과 제품 품질이 크게 향상됩니다.

4. 정밀한 구멍 위치 및 연결 시스템

설치 구멍 정확도는 ±0.05mm에 도달하고 구멍 벽 거칠기 Ra는 0.8입니다. 최적화된 플랜징 및 리벳팅 연결 구조는 안전하고 풀리지 않는 브래킷 연결을 보장하여 장기간 안정적인 차량 사용을 보장합니다.

5. 지능형 네스팅 및 CAE 최적화

네스팅을 최적화하기 위해 AutoForm과 같은 CAE 소프트웨어를 활용하면 재료 활용도가 85% 이상으로 증가하여 성형 결함을 효과적으로 줄이고 불량률을 낮출 수 있습니다.

응용 분야

SIKAIDA 자동차 소형 브래킷 스탬핑 다이는 엔진, 서스펜션, 대시보드, 시트, 배터리, 도어 및 배기 시스템 브래킷 생산을 포괄하는 광범위한 응용 분야를 가지고 있습니다.

제조공정

1. 제품 설계 및 CAE 분석

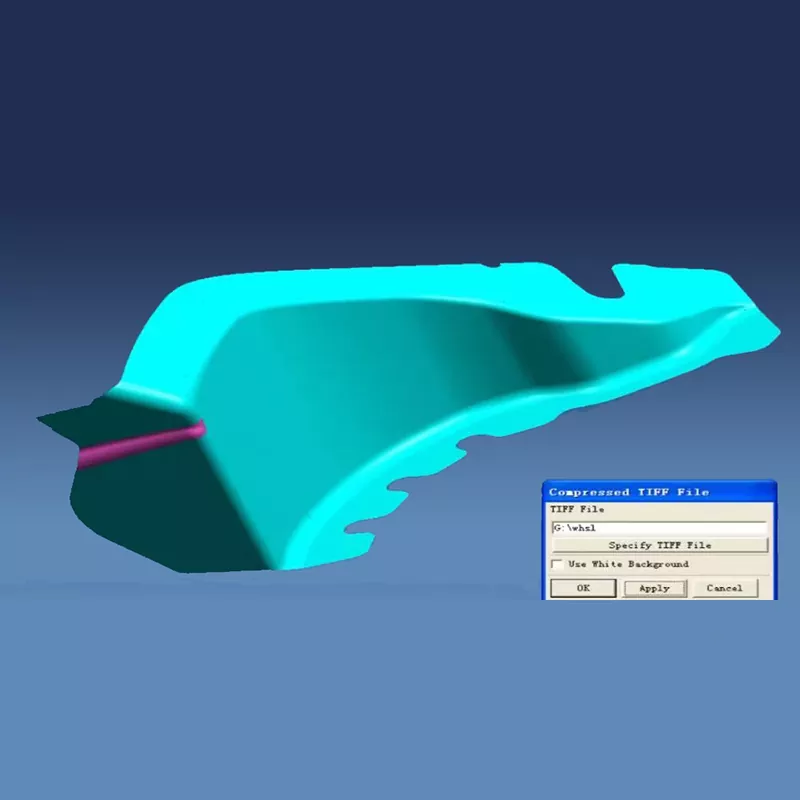

CAE 소프트웨어를 사용하여 시뮬레이션 생성 및 프로세스 최적화를 수행하여 잠재적인 결함을 식별하고 최적의 솔루션을 결정함으로써 성공적인 금형 제조를 보장합니다.

2. 금형 구조 3D 설계

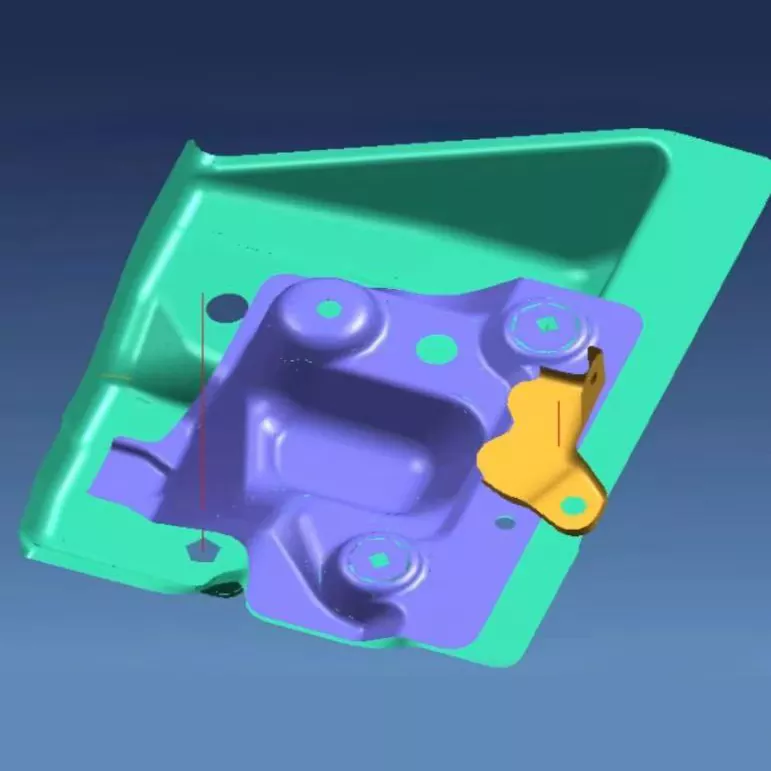

자동차 소형 브래킷 스탬핑 다이는 UG 및 CATIA와 같은 풀 3D 설계 소프트웨어를 활용하여 캐비티, 가이드 시스템 및 기타 구성 요소를 개선하여 합리적인 금형 구조와 유지 관리 용이성을 보장합니다.

3. 재료 선택

작업 부품은 SKD11과 같은 경질 금형강으로 제작되며, 금형 베이스는 열처리된 45강으로 제작되며, 표준 부품은 GCr15 베어링강을 사용하고, 펀칭 부품은 고속도강 또는 초경합금을 사용하여 정밀도와 내구성을 보장합니다.

4. 정밀가공

거친 가공은 여유를 허용하고 정밀 가공은 정확성을 보장합니다. 질화처리, 경질크롬도금 등의 표면처리로 금형의 경도와 내마모성을 더욱 높여 제품의 품질을 보장합니다.

5. 어셈블리 및 디버깅

정밀 조립 후 자동차 소형 브래킷 스탬핑 다이는 시험 압착 및 디버깅을 거칩니다. 첫 번째 부품 검사 및 일괄 시험 생산을 통해 금형의 정확성, 안정성 및 신뢰성을 검증합니다.

자주 묻는 질문

Q1: 자동차 소형 브래킷 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 작업 부품에는 SKD11, Cr12MoV, DC53 등의 고경도 금형강이 주로 사용됩니다. 금형 프레임은 45강, Q235 등 구조용 강재를 사용합니다. 가이드 필러, 부싱 등 표준 부품에는 베어링강 GCr15를 사용합니다. 펀칭 구멍과 같이 마모가 심한 영역의 경우 금형의 강도, 경도 및 내구성을 보장하기 위해 경질 합금 또는 고속도강이 사용되는 경우가 있습니다.

Q2: 자동차 소형 브래킷 금형의 생산 주기는 얼마나 되나요?

A2: 금형의 복잡성과 정밀성 요구 사항에 따라 생산 주기는 일반적으로 10~18주입니다. 간단한 브래킷 금형의 제조에는 약 10주가 소요되고, 중간 복잡성의 브래킷 금형은 14주가 걸리며, 고정밀 복합 브래킷 금형의 경우 18주 이상이 소요될 수 있습니다. 특정 주기는 브래킷 구조의 복잡성, 구멍의 정확도 요구 사항 및 가공 공정의 어려움에 따라 달라집니다.

Q3: 자동차 소형 브래킷 스탬핑 다이의 서비스 수명은 얼마나 됩니까?

A3: 정상적인 사용 및 유지 관리 조건에서 소형 브래킷 스탬핑 다이의 수명은 500,000사이클 이상에 도달할 수 있습니다. 고품질 재료 선택, 적절한 열처리 및 정밀 가공을 통해 일부 다이의 수명은 100만 사이클에 달할 수 있습니다. 특히 펀칭 등 마모가 심한 부품의 경우 제품 품질을 보장하기 위해 정기적인 유지보수 및 교체가 필요합니다.

Q4: 스탬프 브래킷의 정확성과 지원 성능을 보장하는 방법은 무엇입니까?

A4: 공정 매개변수 최적화를 위한 CAE 분석, 고정밀 가이드 시스템 채택, 재료 스프링백 제어, 정기적인 다이 정확도 점검 및 유지를 통해 브래킷의 치수 정확도를 ±0.1mm 이내로 제어할 수 있으며 지지 표면의 평탄도를 0.05mm/m에 도달할 수 있습니다. 동시에 합리적인 구조 설계와 열처리 공정을 통해 브래킷의 지지 강성과 연결 강도가 충분하도록 보장됩니다.

Q5: 브래킷 금형 제조 공정의 주요 제어 사항은 무엇입니까?

A5: 브래킷 금형 제조의 주요 제어 사항은 다음과 같습니다. ① 설치 구멍 정확도를 보장하기 위한 정밀 구멍 가공; ② 평탄도와 매끄러움을 보장하기 위해 표면 가공을 지원합니다. ③ 연결강도 확보를 위한 연결구조 형성; ④ 경도와 인성을 확보하기 위한 열처리 공정; ⑤ 금형 정확성과 작동 안정성을 보장하기 위한 조립 및 디버깅. 각 관리점마다 엄격한 품질검사와 공정관리가 필요합니다.
