자동차 앞 서스펜션 어셈블리 스탬핑 다이

SIKAIDA 자동차 프론트 서스펜션 어셈블리 스탬핑 다이는 서스펜션 구조 부품의 대량 생산 및 고정밀 제조를 위해 특별히 설계되었으며 치수 정확도, 강성, 피로 수명 및 충돌 안전에 대한 요구 사항을 충족합니다. 승용차, 상용차, 전기자동차 등 다양한 차량 유형에 널리 사용됩니다.

핵심 기술 특징:

1. 복잡한 공간구조 형성

주요 치수 정확도 ±0.05mm 및 공간 위치 정확도 ±0.1mm로 서스펜션 구성 요소의 3차원 재료 흐름 및 스트레칭을 정밀하게 제어합니다. 다중 패스 프로그레시브 성형 기술을 활용하여 재료가 얇아지고 응력 집중이 방지됩니다.

2. 고강도 하중 지지 설계

고강도 강철 및 경량 합금과 호환되며, 고응력 영역 및 중요 구조물의 고정밀 성형이 가능하며 직진도는 0.08mm/m, 평행도는 0.12mm입니다. 전문적인 기술로 안정적인 소재 성능을 보장합니다.

3. 정밀 홀 가공 기술

여러 공정을 통합하여 단일 스탬핑 작업으로 고정밀 홀 성형을 완료합니다. 구멍 정확도 ±0.03mm, 구멍 직경 원통도 ≤0.05mm, 고정밀 가이드 시스템을 사용하여 구멍 품질을 보장합니다.

4. 다중 부품 용접 통합

예약된 용접 구조, 재료 활용률 ≥85%, 다중 차량 생산에 대한 신속한 금형 변경 적응성, 용접 변형 제어를 통해 향상된 조립 정확도 및 구조적 강도를 갖춘 자동차 전방 서스펜션 어셈블리 스탬핑 다이의 모듈식 설계.

5. 동적 성능 및 안전 최적화

고정밀 유도 및 실시간 모니터링을 통해 표면 정확도 ±0.02mm, 최적화된 응력 분포로 피로 수명을 연장하고 강화된 에너지 흡수 설계로 충돌 안전성을 향상시킵니다.

6. 지능형 공정 제어

CAE 소프트웨어를 활용하여 매개변수를 최적화하고, 3루프 제어 시스템과 지능형 모니터링 장치를 사용하여 성형 공정을 실시간으로 모니터링하여 대량 생산 시 일관된 품질을 보장합니다.

응용 분야

승용차, 상업용 차량, SUV, 전기 자동차, 고성능 경주용 자동차, 트럭 및 버스의 프론트 서스펜션 시스템에 널리 사용되며 다양한 차량 모델의 ​​특정 요구 사항에 맞게 조정됩니다.

제조공정

1. 제품 설계 및 시뮬레이션

CAE 시뮬레이션 기술을 활용하여 성형성 해석, 스프링백 계산, 동적 최적화를 수행하여 금형 설계를 위한 데이터 지원을 제공합니다.

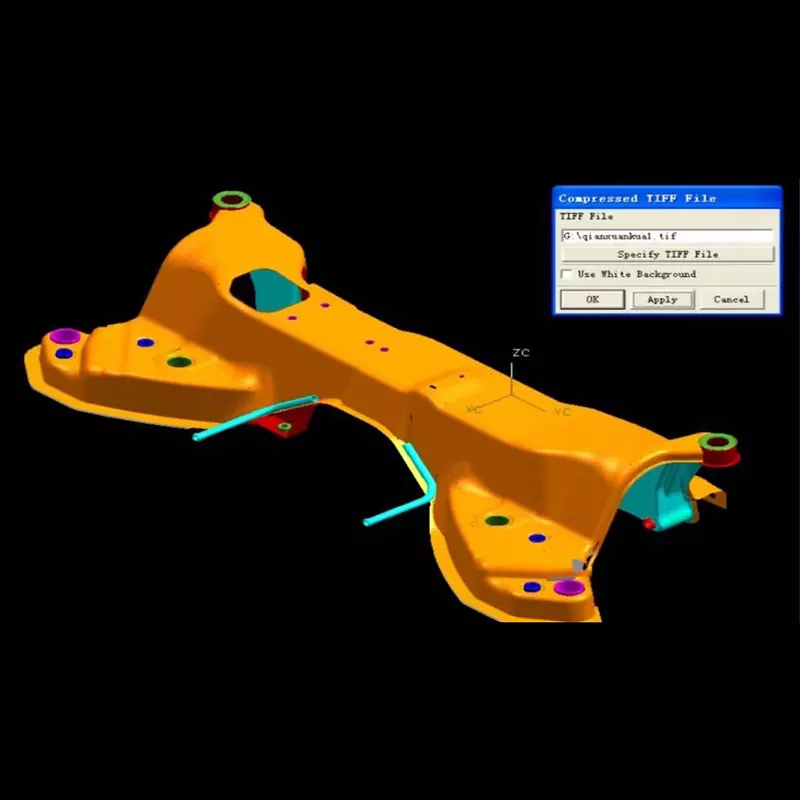

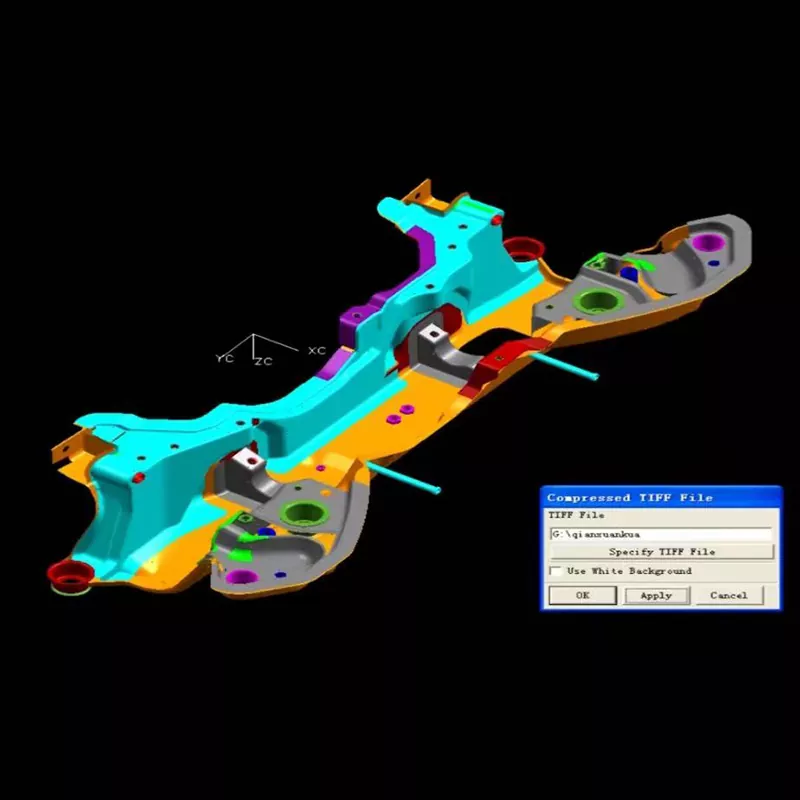

2. 금형 구조 설계

풀 3D 설계를 위한 전문 소프트웨어를 통해 모듈식 개념을 채택하여 자동화된 생산 라인에 적응하고 금형 디버깅 및 유지 관리를 용이하게 합니다.

3. 재료 선택

작동 부품은 고경도 금형강 및 특수 합금으로 만들어집니다. 금형 프레임과 표준 부품은 적합한 강철로 만들어집니다. 와동 표면은 마찰과 접착을 줄이기 위해 특수 처리됩니다.

4. 정밀 가공 공정

자동차 프론트 서스펜션 어셈블리 스탬핑 다이는 황삭, 마무리 및 표면 처리를 거칩니다. 특수 장비는 Ra0.2-0.4μm의 표면 거칠기를 달성하여 가공 정확도를 보장합니다. 핵심 영역이 강화되었습니다.

5. 어셈블리 및 디버깅

정밀 조립 후 부품은 압력 테스트 및 디버깅을 거칩니다. 첫 번째 제품 검사 및 배치 시험 생산은 매개변수를 최적화하여 안정적인 생산과 제품 신뢰성을 보장합니다.

개발 동향

업계는 자동차 산업의 전기화 및 지능화 추세에 적응하면서 경량 및 고강도 통합, 정밀도 및 동적 최적화, 신속한 금형 변경 및 유연한 생산, 디지털 가상 디버깅, 친환경 지속 가능한 제조라는 5가지 주요 방향을 향해 발전하고 있습니다.

자주 묻는 질문

Q1: 자동차 프론트 서스펜션 어셈블리 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 작업 부품은 주로 SKD11, Cr12MoV, DC53과 같은 고경도 금형강을 사용합니다. 딥 드로잉 성형 부품 및 고응력 하중 지지 영역에는 분말 야금 고속도강 또는 초경합금이 사용됩니다. 몰드 베이스에는 45강, Q235강 등 구조용강을 사용하고, 가이드 필러, 가이드 부싱 등 표준 부품에는 베어링강 GCr15를 사용한다. 극도로 까다로운 공간 곡면 성형의 경우, 금형의 내마모성과 수명을 보장하기 위해 세라믹 또는 다이아몬드 코팅 재료가 사용되는 경우가 있습니다.

Q2: 자동차 프론트 서스펜션 어셈블리 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 프론트 서스펜션 어셈블리의 복잡성과 정밀도 요구 사항에 따라 생산 주기는 일반적으로 18~26주입니다. 표준 프론트 서스펜션 조립 금형은 약 18주, 복잡한 공간 구조 금형은 22주, 초대형 또는 경량 프론트 서스펜션 조립 금형은 26주 이상이 소요될 수 있습니다. 구체적인 주기는 프론트 서스펜션 구조의 복잡성, 공간 형성의 어려움, 동적 성능 요구 사항에 따라 달라집니다.

Q3: 금형의 수명은 얼마나 됩니까?

A3: 정상적인 사용 및 유지 관리 조건에서 프론트 서스펜션 어셈블리 스탬핑 다이의 수명은 250,000사이클 이상에 달할 수 있습니다. 고품질 재료 선택, 적절한 열처리 및 정밀 가공을 통해 일부 다이의 수명은 450,000사이클에 달할 수 있습니다. 딥드로잉 성형 부품, 고응력 베어링 표면, 정밀 구멍 등 마모가 심한 부분은 제품 품질과 성형 안정성을 보장하기 위해 정기적인 유지 관리 및 교체가 필요합니다.

Q4: 프론트 서스펜션 어셈블리의 정밀성과 동적 성능을 보장하는 방법은 무엇입니까?

A4: CAE 분석을 통해 성형 공정 매개변수를 최적화하고, 고정밀 가이드 시스템을 채택하고, 재료 스프링백 및 두께 분포를 제어하고, 금형 정밀도를 정기적으로 검사 및 유지함으로써 프론트 서스펜션 어셈블리의 치수 정확도를 ±0.05mm 이내로 제어하고 결합 표면 정확도를 ±0.02mm에 도달할 수 있습니다. 동시에 합리적인 구조 설계 및 열처리 공정을 통해 프론트 서스펜션 어셈블리가 충분한 구조적 강도와 동적 성능을 보장합니다.

Q5: 자동차 프론트 서스펜션 어셈블리 스탬핑 다이 제조 공정의 주요 제어 사항은 무엇입니까?

A5: 프론트 서스펜션 어셈블리 금형 제조 시 주요 제어 사항은 다음과 같습니다. ① 기하학적 정확성을 보장하기 위해 복잡한 공간 표면을 정밀하게 가공합니다. ② 위치와 강도를 보장하기 위해 고강도 베어링 구조의 품질을 형성합니다. ③ 조립 품질을 보장하기 위해 정밀 구멍의 가공 정확도; ④ 다성분 용접 일체형 구조의 강도; ⑤ 경도와 인성을 확보하기 위한 열처리 공정. 각 제어 지점에는 엄격한 품질 검사와 공정 제어가 필요하며, 특히 복잡한 공간 구조 형성 및 고강도 하중 지지 영역의 정밀한 제어를 위해서는 더욱 그렇습니다.
