자동차 왼쪽 전면 도어 외부 패널 스탬핑 다이

SIKAIDA 자동차 좌측 전면 도어 외부 패널 스탬핑 다이는 좌측 전면 도어 외부 패널의 스탬핑 및 성형을 위해 특별히 설계된 대규모 고정밀 금형 시스템입니다. 제조 수준은 자동차 스탬핑 다이의 핵심 벤치마크입니다. 이 통합 시스템은 정밀 가공되어 여러 공정을 통해 외부 패널의 정확한 성형을 달성합니다. 차량 모델 요구 사항에 따라 맞춤형 솔루션을 공장에 제공할 수 있습니다.

제품 상세 특징

1. 크고 복잡한 구조 : 좌측 현관문 외부 패널의 크기가 1.5m를 초과하고 복잡한 형상을 하고 있습니다. SIKAIDA 금형은 다양하고 복잡한 구조를 정확하게 형성해야 합니다. CAE 시뮬레이션 최적화를 통해 안정적인 성형과 정확성이 보장됩니다.

2. 높은 정밀도 및 고광택 요구 사항: 왼쪽 전면 도어 외부 패널의 표면에 결함이 없어야 합니다. SIKAIDA 자동차 좌측 전면 도어 외부 패널 스탬핑 다이는 스탬핑 변형을 방지하고 부품 정확도를 보장하기 위해 고강도 재료를 사용하여 거울 수준의 연마 정밀도(Ra 값 ≤ 0.4μm)를 달성합니다.

3. 다중 공정 통합 성형: 다중 공정 연속 성형 공정을 활용하는 SIKAIDA 자동차 좌측 전면 도어 외부 패널 스탬핑 다이는 가이드 및 언로딩 시스템을 통합하여 정확한 공정 연결을 보장하고 효율성을 향상시키며 결함을 줄입니다.

4. 정밀 가이드 및 밸런싱 시스템: 스탬핑 중 뒤틀림 및 스프링백 문제를 해결하기 위해 금형에는 균일한 응력을 보장하고 제품 수율을 향상시키기 위해 고정밀 가이딩 및 밸런싱 시스템이 장착되어 있습니다.

5. 복합 냉각 및 배기 시스템: 내장된 형상적응형 냉각수 채널이 성형 온도를 제어하고, 배기 시스템이 공기 정체를 방지하여 성형 품질을 보장합니다.

제품 특징 및 용도

이 금형은 세단, SUV 등 승용차용 외장 패널 제조에 적합하며 공기 역학 및 조립 요구 사항을 충족하는 외부 패널을 생산합니다. 중국의 전문 제조업체인 SIKAIDA 자동차 왼쪽 전면 도어 외부 패널 스탬핑 다이는 국내외 고객으로부터 인정을 받았습니다.

제조공정 소개

1. 제품 분석 및 CAE 시뮬레이션: 전문 소프트웨어를 사용한 CAE 시뮬레이션을 사용하여 성형 문제를 예측하고 공정 매개변수를 최적화합니다.

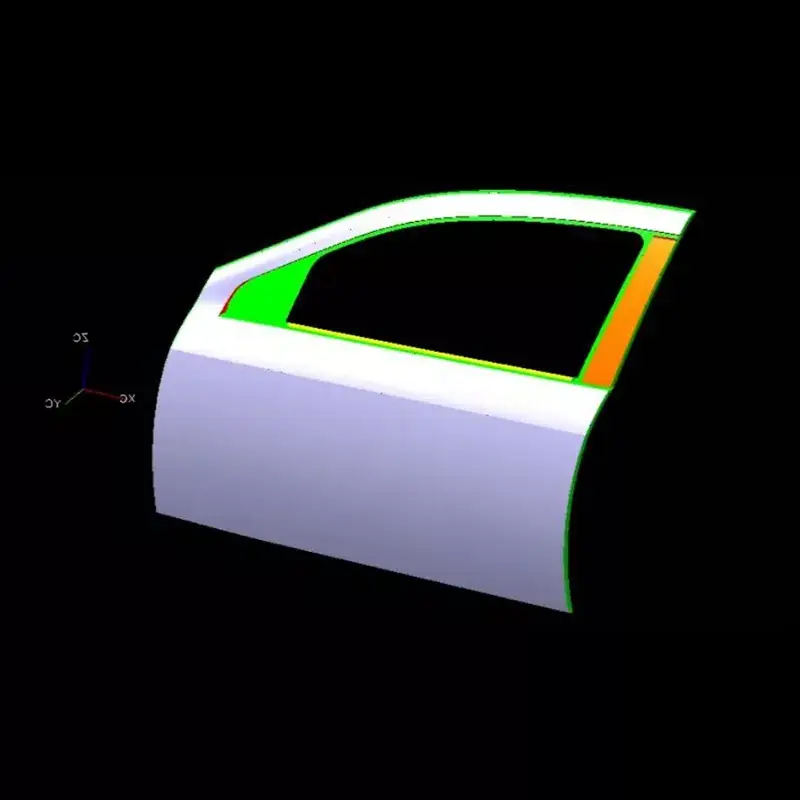

2. 금형 설계: 재료 특성과 성형 요구 사항을 모두 고려하여 UG 및 CATIA 소프트웨어를 사용하여 전체 3D 설계가 수행됩니다.

3. 재료 선택: 금형 베이스에는 고장력강이 사용되며, 자동차 좌측 전면 도어 외부 패널 스탬핑 다이의 수명과 안정성을 보장하기 위해 주요 영역에 내마모성이 높은 금형강(열처리 후 HRC48-52)이 사용됩니다.

4. 정밀 가공 : 거칠고 정밀한 가공, 특수 가공, 경면 연마로 금형 정밀도와 표면 품질을 보장합니다.

5. 조립 및 디버깅(T0 시험 성형): 부품 조립 후 시험 성형을 수행합니다. T0-T3 디버깅을 여러 번 반복하면 금형 안정성과 제품 인증이 보장되므로 전문 팀이 배송 주기를 단축할 수 있습니다.

개발 동향

1. 초대형 일체형 몰딩: 자동차 외장 패널은 일체형 몰딩 추세입니다. SIKAIDA는 2000톤을 초과하는 대형 스탬핑 장비에 맞게 금형 설계를 최적화합니다.

2. 경량 기술: 고강도 강철 및 알루미늄 합금과 같은 경량 소재에 적응하고 설계 및 프로세스를 최적화하여 성형 품질을 보장합니다.

3. 스마트 제조 및 디지털화: 센서, 디지털 트윈 및 IoT 기술을 통합하여 자동차 좌측 전면 도어 외부 패널 스탬핑 다이의 지능형 모니터링 및 가상 디버깅을 달성하여 개발 주기를 단축합니다.

4. 적층 제조(3D 프린팅) 응용 분야: Direct Metal 3D 프린팅 기술을 활용하여 복잡한 부품을 제조하고, 효율성을 향상시키고, 주기를 단축하며, 기존 제조의 한계를 극복합니다.

자동차 좌측 전면 도어 외부 패널 스탬핑 다이 산업의 벤치마크인 SIKAIDA는 중국의 전문 공급업체이자 제조업체입니다. 개발 주기는 8~15개월이며 비용은 수백만 위안에서 수천만 위안에 이릅니다. 앞으로도 SIKAIDA는 자동차 산업의 발전 추세에 적응하고 더 나은 금형 솔루션을 제공하면서 계속해서 혁신할 것입니다.

자주 묻는 질문

Q1: 자동차 좌측 전면 도어 외부 패널 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 다이 베이스는 일반적으로 주강(예: HT300, QT450) 또는 표준 강철(예: 45 강철, Cr12MoV)로 만들어집니다. 프로파일, 펀치, 다이 등 주요 부품은 내마모성이 높은 다이강(SKD11, Cr12MoV, DC53 등)을 사용하여 열처리 후 HRC48-52의 경도를 달성합니다.

Q2: 자동차 좌측 전면 도어 외부 패널용 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 자동차 좌측 전면 도어 외부 패널 스탬핑 다이는 기술, 경험 및 장인 정신의 정점입니다. 이는 기계 설계, 재료 과학, 가소성 역학 및 정밀 제조를 통합하여 금형 제작 산업의 "최고의 보석"을 대표합니다. 개발 주기가 길고(보통 8~15개월) 비용이 높기 때문에(수백만 위안에서 수천만 위안에 달함) 금형 회사의 종합적인 강점을 측정하는 주요 벤치마크가 됩니다. 자동차가 지능화, 전기화, 경량화 방향으로 발전함에 따라 금형 제작 공정에 대한 기술적 요구 사항도 계속해서 증가할 것입니다.
