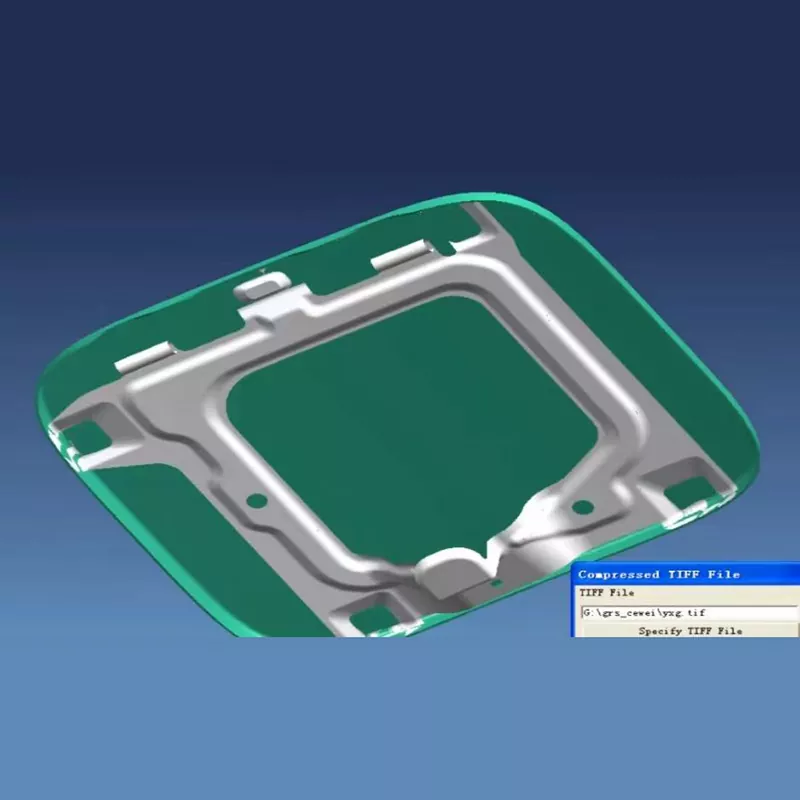

자동차 연료 탱크 캡 어셈블리 스탬핑 다이

SIKAIDA 자동차 연료 탱크 캡 조립 스탬핑 다이는 연료 탱크 캡 부품용으로 특별히 설계된 고정밀 성형 장비입니다. 이 제품은 연료 시스템의 엄격한 안전 및 정밀도 요구 사항을 충족하여 박판 성형의 주요 기술적 과제를 해결합니다. 공장에는 첨단 장비와 전문 팀이 갖춰져 있어 다양한 연료 탱크 캡 스탬핑 생산을 포괄하는 맞춤형 솔루션을 제공합니다.

핵심 기술 장점

1. 박판 딥드로잉 성형기술

±0.03mm 이내의 주요 치수 정확도와 ±0.05mm 이내의 도면 높이 공차로 재료 흐름 및 두께 분포를 정밀하게 제어합니다. 멀티패스 프로그레시브 성형 기술을 활용하여 재료 결함을 방지하며 스테인리스강, 알루미늄 합금 등 성형이 어려운 재료에 적합합니다.

2. 정밀 실링 표면 가공 기술

씰링 표면 평탄도는 0.02mm/m 이내, 거칠기 Ra는 0.2 미만입니다. 일체형 성형을 위한 분할 캐비티 설계를 채택하고 특수 표면 처리로 내마모성과 내식성을 향상시켜 밀봉 성능을 보장합니다.

3. 플랜지 연결 구조 설계

플랜지 표면 평행도 0.1mm 이내, 나사 구멍 위치 정확도 ±0.05mm 이내로 플랜지, 나사산 및 기타 구조물을 동시에 성형합니다. 풀림 방지 설계와 결합되어 연결 신뢰성과 내구성이 향상되었습니다.

4. 최적화된 압력 밀봉 성능

벤트 밸브 및 압력 밸런싱 장치와 결합된 다층 씰링 시스템을 채택하고 CAE 기술을 활용하여 씰링 성능을 분석하여 다양한 작동 조건에서 안정적이고 신뢰할 수 있는 씰링을 보장합니다.

5. 누수 방지 안전 설계

자동차 연료 탱크 캡 조립 스탬핑 다이는 3단 누출 방지 보호 시스템을 채택하여 밀봉 및 누출 수집 구조를 최적화하여 다양한 누출을 방지하고 극한의 작동 조건에서 안전 성능을 향상시킵니다.

6. 지능형 공정 제어 및 최적화

CAE 소프트웨어 시뮬레이션 최적화와 결합하여 3개 폐쇄 루프 제어 및 지능형 감지 장치를 채택하고 자동 금형 조정 기능을 통합하여 생산 효율성과 제품 일관성을 향상시킵니다.

제품 특징 및 용도

1. 제품특징

- 고정밀도: 주요 치수 ±0.03mm, 밀봉 표면 거칠기 Ra0.2 이하;

- 높은 신뢰성: 고품질 소재와 고급 프로세스로 장기간 안정적인 작동을 보장합니다.

- 강력한 적응성: 다양한 재료 및 사양에 적응할 수 있으며 맞춤화를 지원합니다.

- 안전하고 환경 친화적: 글로벌 표준을 충족하여 연료 누출 및 증발을 줄입니다.

- 지능적이고 효율적: 통합된 지능형 제어는 효율성을 향상시키고 오류를 줄입니다.

2. 적용 범위

자동차 연료 탱크 캡 조립 스탬핑 다이는 승용차, 상업용 차량, SUV, 전기 자동차, 경주용 자동차, 트럭 및 버스에 널리 사용되어 다양한 차량 모델의 ​​특정 요구 사항을 충족합니다.

제조공정

1. 제품 설계 및 분석

시뮬레이션 최적화에는 전문 소프트웨어가 사용되며, 수치 시뮬레이션은 공정 매개변수를 결정하고, 유한 요소 분석은 품질과 안전성을 보장합니다.

2. 금형 구조 설계

자동차 연료 탱크 캡 조립 스탬핑 다이는 완전한 3D 모듈식 설계를 특징으로 하며 자동화된 생산을 수용하고 성형 품질을 보장하기 위한 특수 장비를 갖추고 있습니다.

3. 재료 선택 및 준비

가공 부품에는 고경도 금형강을, 정밀 부품에는 고품질 소재를 사용합니다. 캐비티와 밀봉 표면은 성능을 향상시키기 위해 특수 처리됩니다.

4. 정밀 가공 공정

거친 가공, 마무리 가공(정확도 ±0.01mm) 및 표면 처리를 통해 씰링 표면에 경면 마무리를 실현합니다.

5. 어셈블리 및 디버깅

정밀한 조립 및 압력 테스트를 수행하고 첫 번째 부품 검사 및 배치 검증을 통해 제품이 표준을 준수하는지 확인합니다.

개발 동향

자동차 산업의 경량화 및 정밀 개발 추세에 적응하고, 금형 기술을 최적화하고, 디지털 트윈 기술을 결합하여 신에너지 차량의 요구 사항을 충족함으로써 금형을 고정밀, 고효율 및 지능으로 업그레이드합니다.

FAQ

Q1: 자동차 연료 탱크 캡 조립 스탬핑 다이에는 일반적으로 어떤 재료가 사용됩니까?

A1: 작업 부품은 주로 SKD11, Cr12MoV, DC53과 같은 고경도 금형강을 사용합니다. 박판 딥드로잉 성형 부품 및 정밀 밀봉 표면에는 분말 야금 고속도강 또는 초경합금이 사용됩니다. 금형 프레임에는 45강, Q235 등 구조용 강을 사용하고, 가이드 필러, 가이드 슬리브 등 표준 부품에는 베어링강 GCr15를 사용한다. 매우 고정밀 밀봉 표면의 경우 금형의 내마모성과 수명을 보장하기 위해 세라믹 또는 다이아몬드 코팅 재료가 사용되는 경우가 있습니다.

Q2: 자동차 연료 탱크 캡 조립 스탬핑 다이의 생산 주기는 얼마나 되나요?

A2: 연료 탱크 캡의 복잡성과 정밀도 요구 사항에 따라 생산 주기는 일반적으로 12~20주입니다. 표준 연료 탱크 캡 금형은 약 12주, 복잡한 딥 드로잉 구조 금형은 16주, 초대형 또는 경량 연료 탱크 캡 금형은 20주 이상이 소요될 수 있습니다. 특정 주기는 연료 탱크 캡 구조의 복잡성에 따라 달라집니다.
